Апгрейд охлаждения. Теперь беговой дорожки

В продолжение постов:

https://www.lispublica.ru/posts/tovarishhi-elektronshhiki-kak-vam-ideia-kastomnogo-oxlada-begovoi-dorozki

https://www.lispublica.ru/posts/obozaiu-texniku-kotoraia-cinitsia-gruboi-siloi

Сначала был заказан повышающий преобразователь напряжения DC-DC MT3608.

Однако я его моментально сжëг в поиске максимального вольтажа, ибо нет инструментов контроля напряжения, а стрелочный мультиметр показывает +-10 вольт.

Тогда взял с цифровым дисплеем.

Бонусом большая ручка регулировки, которую можно крутить без отвёртки, и не нужно паять - на выход установлены клеммы с зажимами на болтах.

Собственно, всë работает.

Затем, полагая, что вентилятору неоткуда забирать воздух из холодной части машинного отделения, ибо все вентиляционные отверстия сделаны возле мотора (в том числе, моя прошлая доработка),..

... насверлил отверстий с противоположной стороны.

Теперь можно подумать о том, как зафиксировать вентилятор возле винта мотора.

Почитал о цианокрилатном клее, активированный клей становится токсичным при температуре выше 200 градусов. Теоретически, мотор при сильном перегреве таких температур может достичь. Однако этот перегрев мы потенциально и решили (спойлер: нет). За отсутствием чего-то лучше начнём с этого.

Просто приклеил один угол вентилятора к дну. Бустер аналогично посадил на клей снаружи, протянув провод через одно из отверстий.

Насренькал кусок двойной сетки, сложенной по диагонали, зажигалкой и термоклеем.

Готовэнько!

Между делом было замечено, что у беговой дорожки фактически не работал заводской охлад - зазор между высотой ножек и поддона машинного отделения на глаз менее сантиметра, плюс я на нижний воздухозаборник тоже в своë время сетку сделал.

А, или это как раз не воздухозаборник, а наоборот?.. Отверстия выше расположены у винта двигателя, отверстия под сеткой - идут вдоль корпуса мотора до приводного шкива.

Ну, и, собственно, видно, для чего ему сетки. Деревенский дом есть деревенский дом - даже после зашивания всех стен, пола и потолка в OBS откуда-то ежесуточно выпадают миллиметры пыли.

Расположение отверстий снизу при таком зазоре работает только с ровными полами. На деревянном полу беговая дорожка просто лежит днищем на буграх, образованных выступающими половицами.

Результаты тестов охлада - ничего не изменилось. Так же начинает вонять всем, что всасывается внутрь мотора и сгорает там, через 15 минут ходьбы. Из верхних вентиляционных отверстий немного поддувает горячим воздухом, но не сказать, что поток сильный, при том, что вентилятор дует внутрь мотора на 3000+ об/мин. Разница есть только в распределении нагрева - половина кожуха над мотором, к которой вентилятор ближе - холодная, горячотолько над шкивом. Сама стальная рама и днище, однако, горячие равномерно. Так что пока непонятно... Может, оставлять беговую дорожку со включенным обдувом после использования поможет хотя бы сократить период охлаждения с двух часов до часа. Судя по заметному остыванию частей беговой дорожки в течение 20 минут - это возможно.

Товарищи электронщики! Как вам идея кастомного охлада беговой дорожки?

Сжёг второй двигатель. :/

Slim дорожки есть slim дорожки - охлаждение, помимо вентилятора, насаженного на ось двигателя, который, соответственно, вращается со скоростью вала, не предусмотрено. И если зимой можно более-менее пользоваться отрезками по 15 минут с остужением в течение часа, или по полчаса с перерывами 3 часа, то страшно будет подумать, как быстро двигатель будет нагреваться летом. А хотелось бы ходить как минимум час без перерыва, ибо не всегда удобно делить "тренировку".

Менять двигатели - удовольствие недешёвое, от 9000 рублей с Китая, поэтому решено было родить следующую контрацепцию:

Собственно, что было придумано... Пауэрбанк крепится куда-нибудь на холодную сторону рамы беговой дорожки (на всякий случай), к нему через кабель подкидывается преобразователь напряжения, выкрученный до 12 вольт (или выше, если приспичит испытать удачу). К бустеру припаиваются провода удлинителя 4pwm, а к удлинителю уже подключается вентилятор. Сам вентилятор приклеивается перед вентилятором двигателя (попробую ещё демонтировать с нового мотора родной винт для того, чтобы не мешал потоку, но вряд ли это возможно неварварскими методами). Соответственно, во время каждого использования беговой дорожки будет включаться принудительный охлад, продавливающий некоторое количество воздуха через ротор.

Была идея упороться и поставить самый злой компьютерный вентилятор на рынке:

Однако не уверен, что 120х120 войдут в машинное отделение. В меньших форматах линейка industrial, вроде, не производится, только если серверные вентиляторы попадутся.

Также, соответственно, диаметр NF-F12 превышает радиус мотора, и непонятно, хуже это или лучше. С одной стороны, сквозь ротор что-то проходить определённо будет, но, возможно, меньше, чем от более маленьких вентиляторов, из-за потерь. С другой, часть воздушного потока будет обдувать ещё и корпус снаружи, что в теории может быть полезно. Словом, аэродинамика - сложная штука.

Естественно, в кожухе беговой дорожки надо будет насверлить ещё больше вентиляционных отверстий...

Серп из гвоздя-двадцатки

Предположительно Тайланд, ибо это единственная страна, упоминавшаяся на канале. В регистрационных данных страна не указана.

Астротрекер за один вечер

Когда у тебя для этого всё есть - запросто!

Давно хотел сделать красивое фото звездного неба, чтоб милкивей был прям как на интернетных картинках. Как оказалось не всё так просто. Нужно или складывать 100500 фото с короткой выдержкой или покупать астротрекер за дорого. Жаба сказала свое решительное нет, а это значит опять колхозить.

Раз уж у меня завёлся такой помощник, червячки с идеей самоделки снова ожили и начали шевелиться. Порылся в интернетах, нашел кучу таких же рукожопов как я, выбрал то что понравилось. Подробно расписанный, хоть и на французском, проект трекера. Скачал все файлики и понеслась.

Процесс печати не очень уж интересный, особенно когда на деталь нужно 4-5 часов времени, но на круглых частях жужжит иногда весело. Часть деталей я отмёл сразу, потому что нет у меня, например искателя полюса и разъемы другие использую.

Закупился нужными для сборки болтами, гайками и подшипниками. Сборка ничего особенного, всё просто, скрутил и готово. Дальше дело за электроникой. Больше всего смущало использование Ардуино, с коим я знаком только по картинкам. Как оказалось это очень дружелюбная штука и прям жалко, что этого не было когда я увлекался всякой электроникой.

Небольшие затыки были с шаговым двигателем, нужен был биполярный. Его я нашел только далеко за океаном и дорого, цена доставки тоже не радовала. Как оказалось у него есть ближайший униполярный родственник, который легко переделывается. Что я и сделал.

Конечно можно было сделать корпус компактнее, но он итак получается легкий, в общем меня устраивает.

Собрал я его действительно за вечер, только подготовки было наверное с месяц по вечерам после работы. Проверить, настроить никак не получалось из-за постоянной облачности, да и в минус не охота сидеть на улице морозить фотоаппарат. Моей простой зеркалке без влагозащиты я думаю на пользу не пойдет.

Лежал на кровати, смотрел в окно и увидел звездочку. А чоб нет? Собрал всё в кучу, навелся на полярную через приложение в телефоне, чудо что попал конечно. Довольно быстро подогнал скорость вращения и собственно работает!

Поперек кадра висят провода, деревянный пол, на котором лучше не шевелится и даже не дышать, но для первого раза это не страшно. Замахнулся сразу на 300мм, 25 секунд выдержки и вполне удалось. Я доволен, в хороших условиях, на природе за городом, думаю всё получится как надо. Буду ждать когда потеплеет, зимой за городом ночью волки съедят.

Как всегда моя писанина сумбурна и с ошибками, но что поделать :)

Нож из 95Х18

Фотопхокс

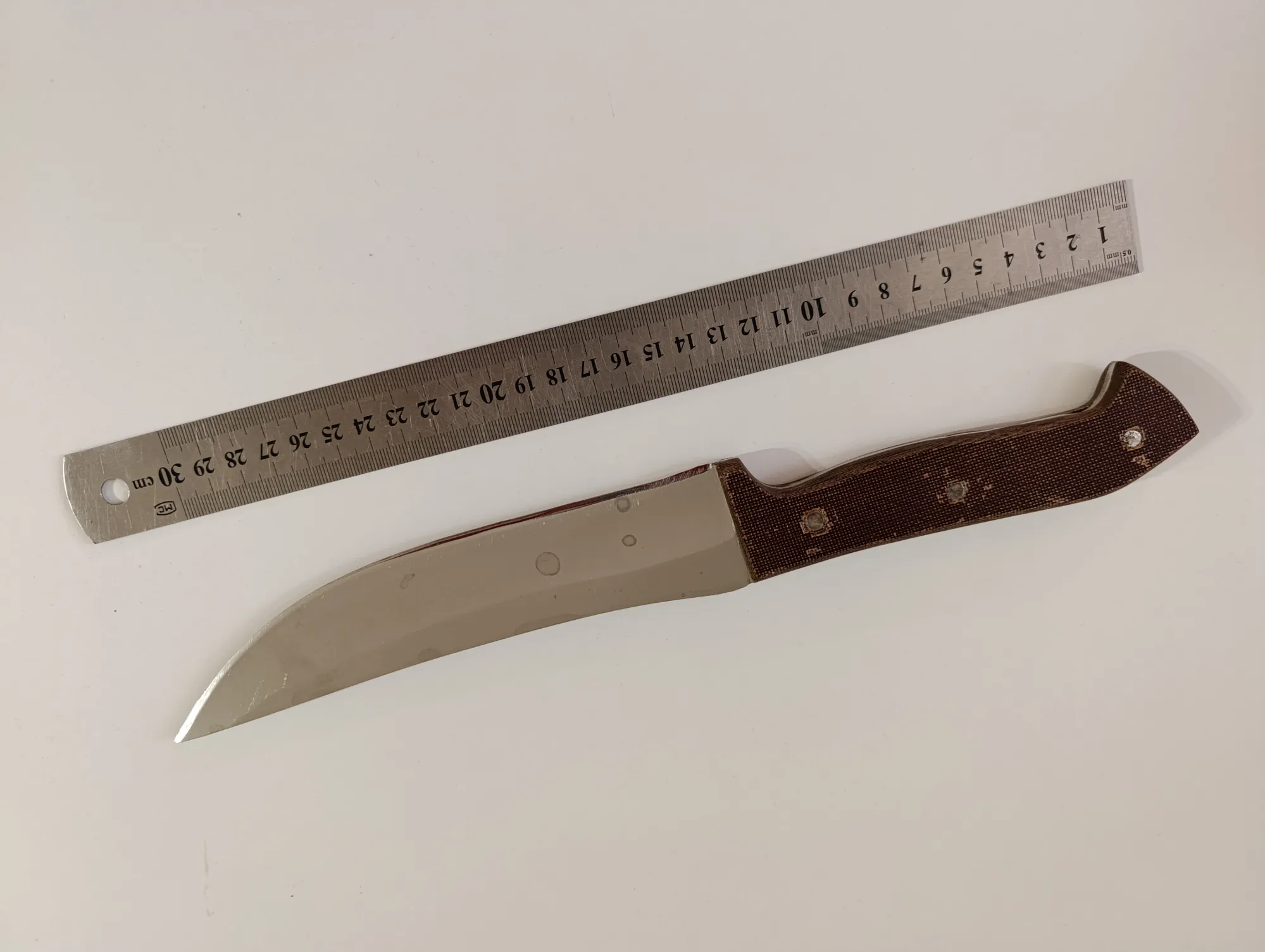

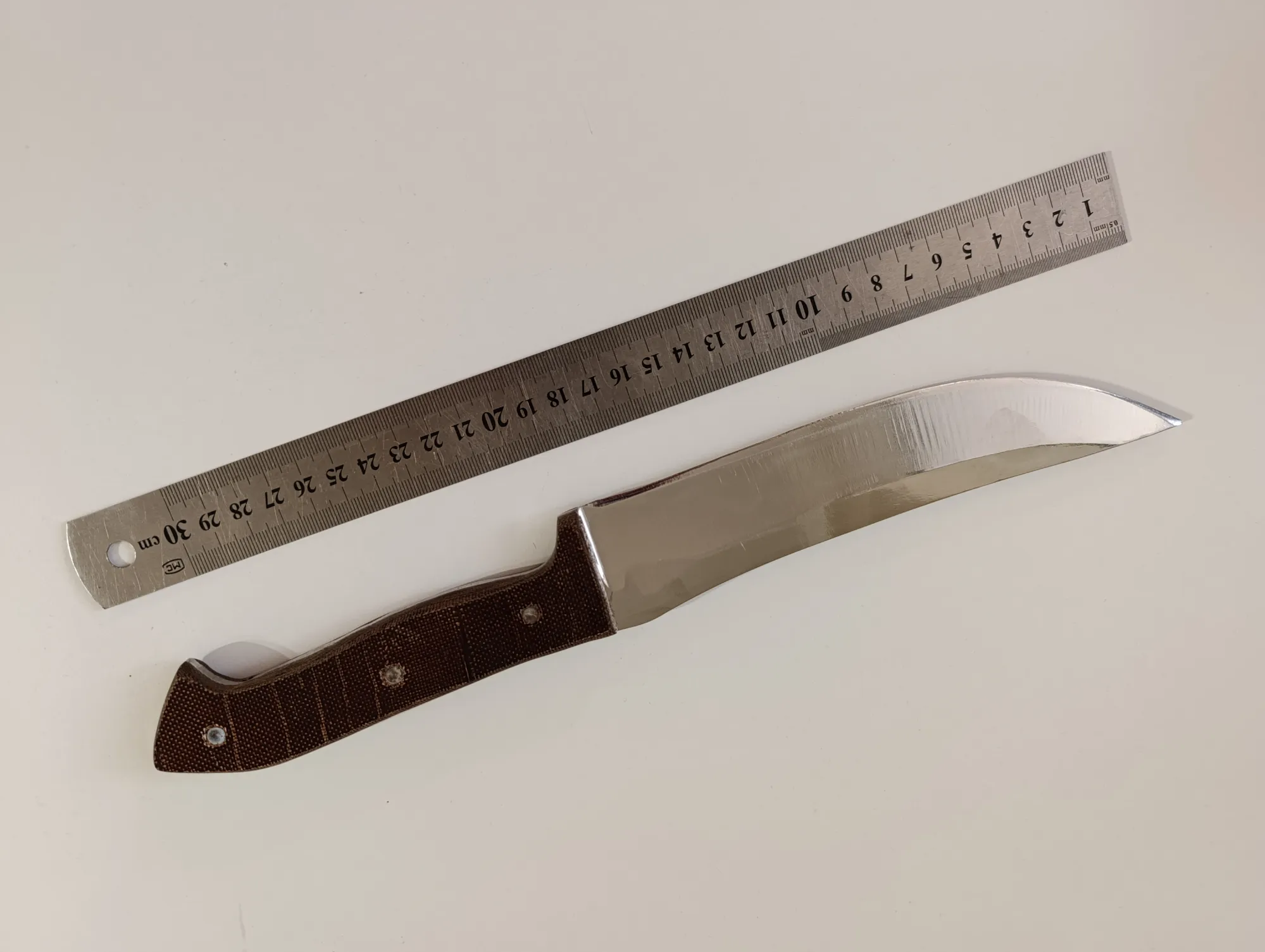

Это — мой любимый и самый топовый нож, и он интересен уже тем, что сталь для него была сварена буквально при мне.

Однажды я недолго работал в литейке, где один металлург увлечённо экспериментировал. У него как раз оказался пустой индукционный ковш, и он решил собрать из остатков составляющих для разных сталей что-то своё. По весу скинул всё, что было под рукой, расплавил — и вылил небольшую плиту размером примерно метр на полтора и толщиной около 30 мм. Так как я владел кислородным копьём, то он попросил меня порезать её на куски по примерно 100×100 мм для личных целей. Я поинтересовался — зачем? Грит хочу нож сделать — вот тут сталь крутую решил сварить. Назвал марку — 95Х18.

Говорю: «Окей, порежу без проблем, но ты потом откуй и мне одну пластину, а я из неё себе тож ножик выточу». Так и договорились.

Через какое-то время он отковал мне полосу — длиной около метра, шириной 40–50 мм (точно уже не помню) и толщиной примерно 8 мм. Эту заготовку я долго и нудно обрабатывал на разном ручном оборудовании, пока не получил пригодную для работы форму. У меня не было второй попытки — остаток полосы я кому-то отдал до того, как закончик свой ножык — поэтому вы можете видеть на клинке небольшой косяк. Он остался мне на память о том, как я «рукожопил» этот ножик.

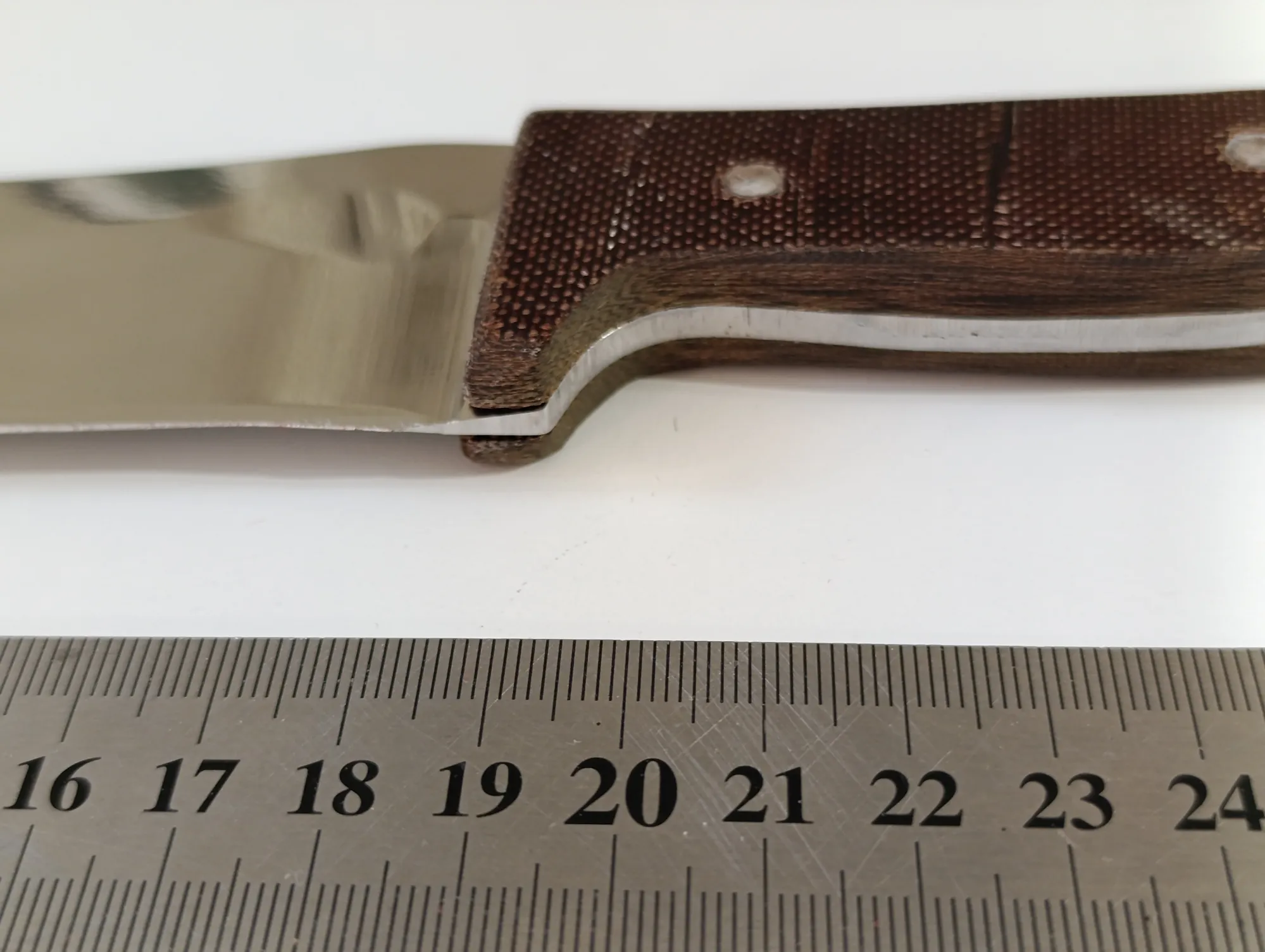

С рукоятью я особо не заморачивался — взял обычный кусок текстолита и посадил его на алюминиевую проволоку, которая играет роль заклёпок.

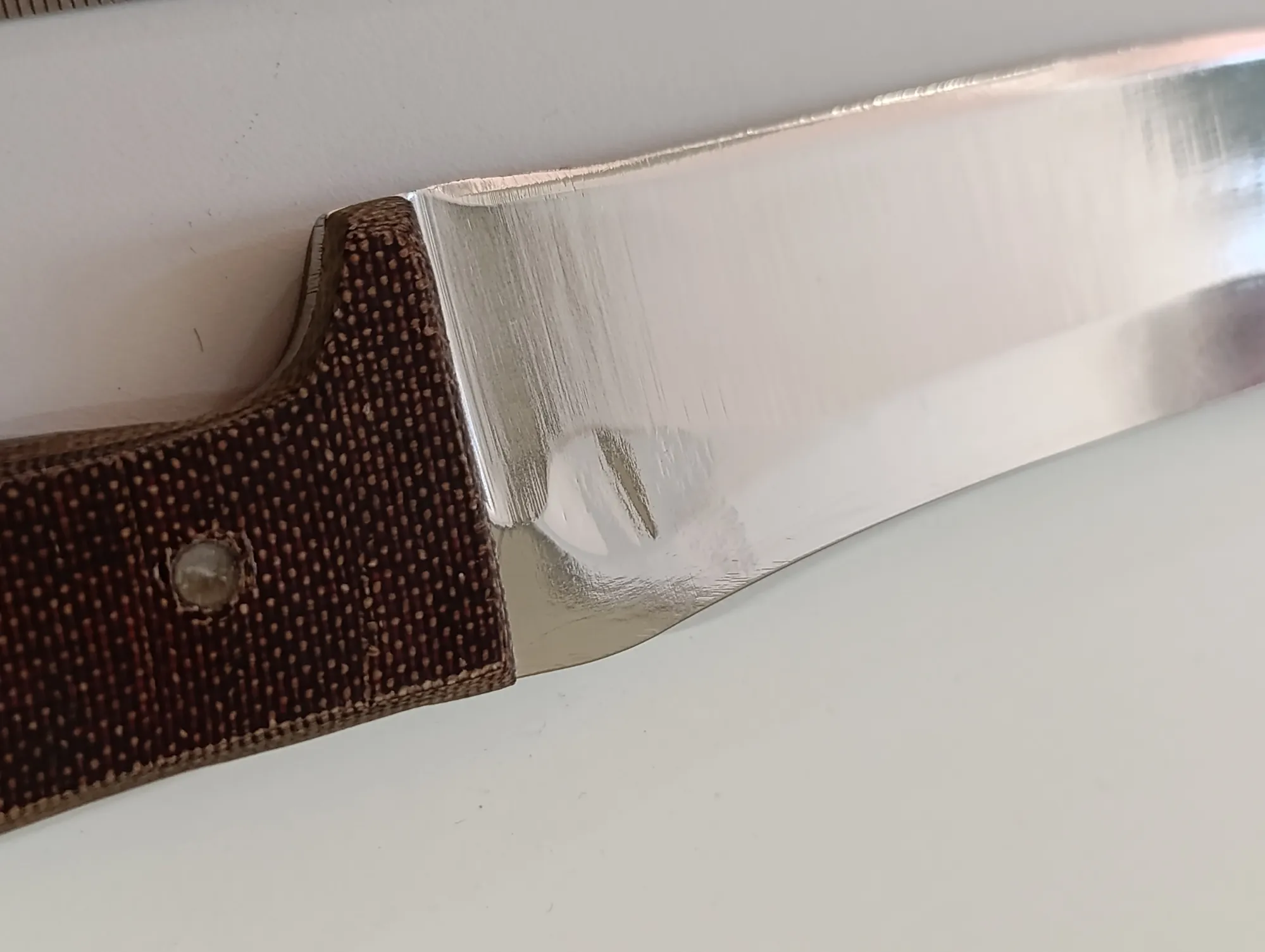

Но сам нож — великолепен. Лезвие очень твёрдое: в стали 18% хрома, поэтому она не ржавеет (хотя магнитом, конечно, берётся), а углерода — почти 1%, что делает сталь весьма прочной. Закалку делал профессиональный термист с соблюдением всех температурных режимов, и, насколько я помню, охлаждали клинок между двумя металлическими пластинами, чтобы его не повело.

Нож не раз падал, его роняли, на него воздействовала вся возможная внешняя агрессия — но он до сих пор жив и служит верой, надежной и любовью)))

Ксати, а вы знали, что Надежда под одеждой без одежды? Срамота.

Как-нибудь, если не забуду, покажу, как он рубит гвозди. Например, сотку — если положить на правильный пенёк — разрубает на две без потери остроты, веса ему хватает)) Так что нет, это не сказки - финки лгбт нквд разрубают монету))).

Осталось написать про три ножа)))

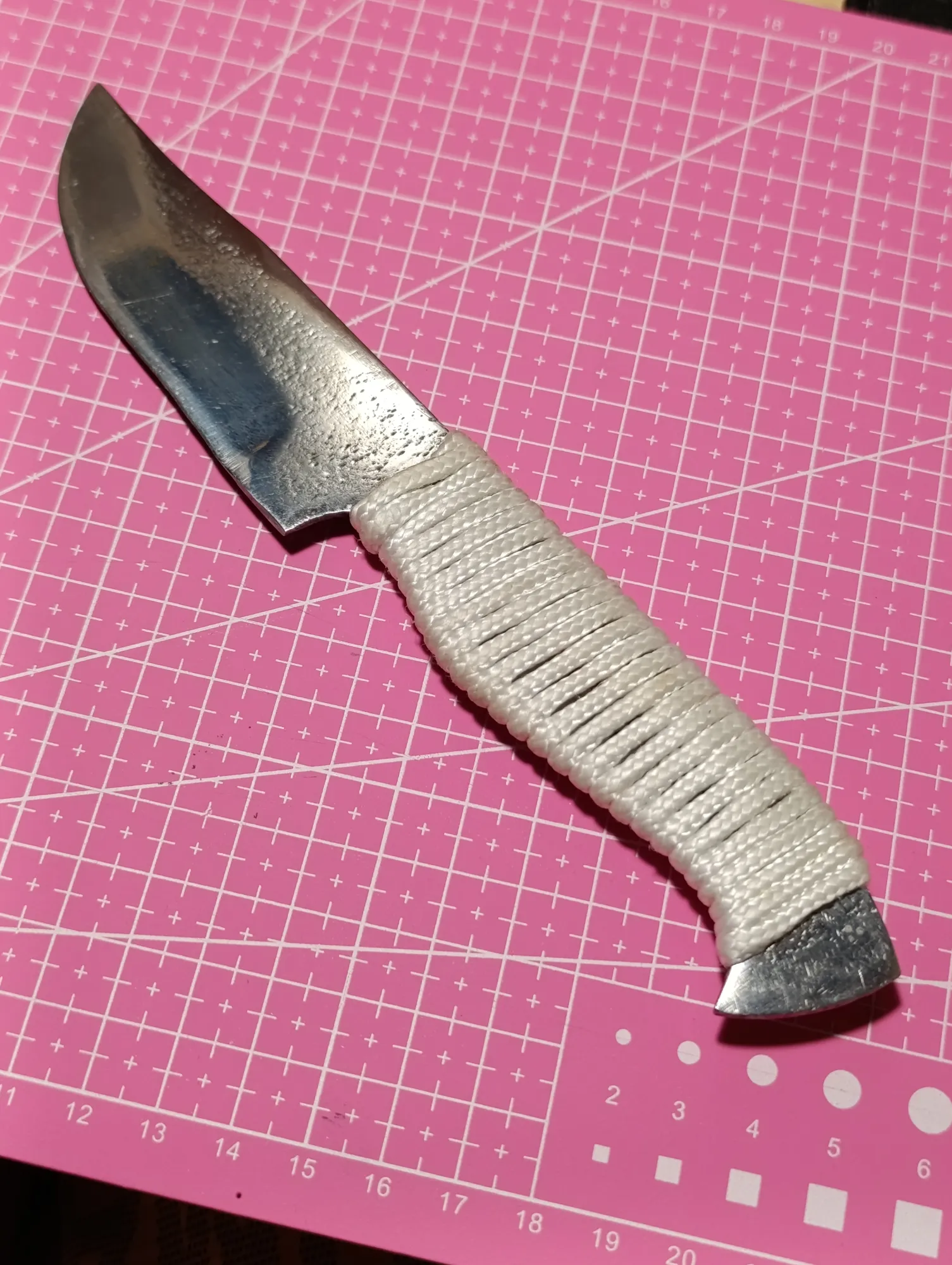

Нож самодельный.

Пхотофох.

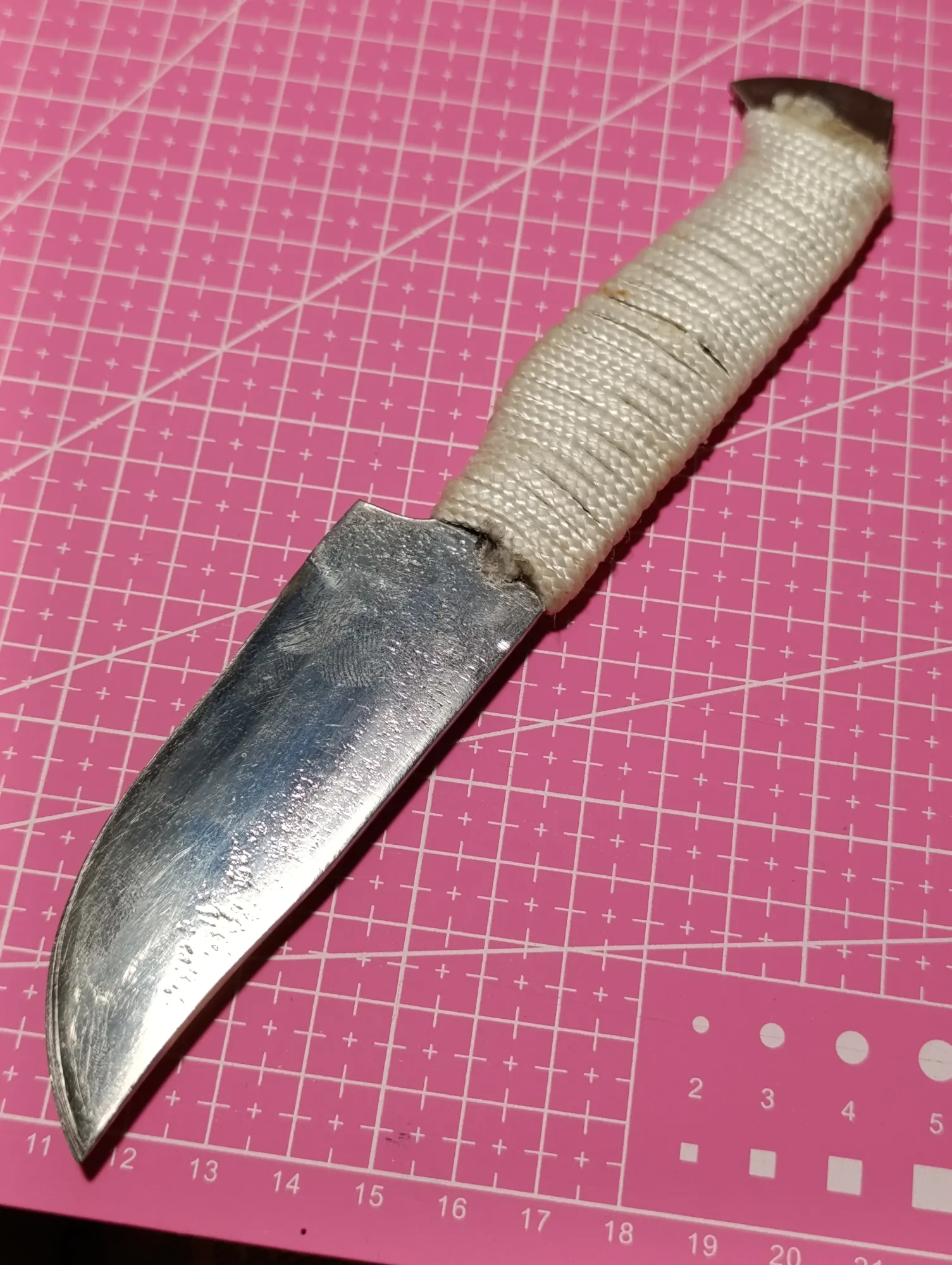

А этот ножик сделан чуть более чем полностью самостоятельно из стали 40х13. Откованый, шлифованный, придана ему форма ножа, что удиыительно. Закаленный, но неправильно, тем не менее твердость около 50 имеет.

С ручкой было настолько лень заморачиваться, что намотал на нее шнурок лет 15 назад, практически одновременно с изготовлением самого ножа. Так он до сих пор на нём висит. Если становится темным от грязи, то посудомоечная машина все исправляет опять до бела.

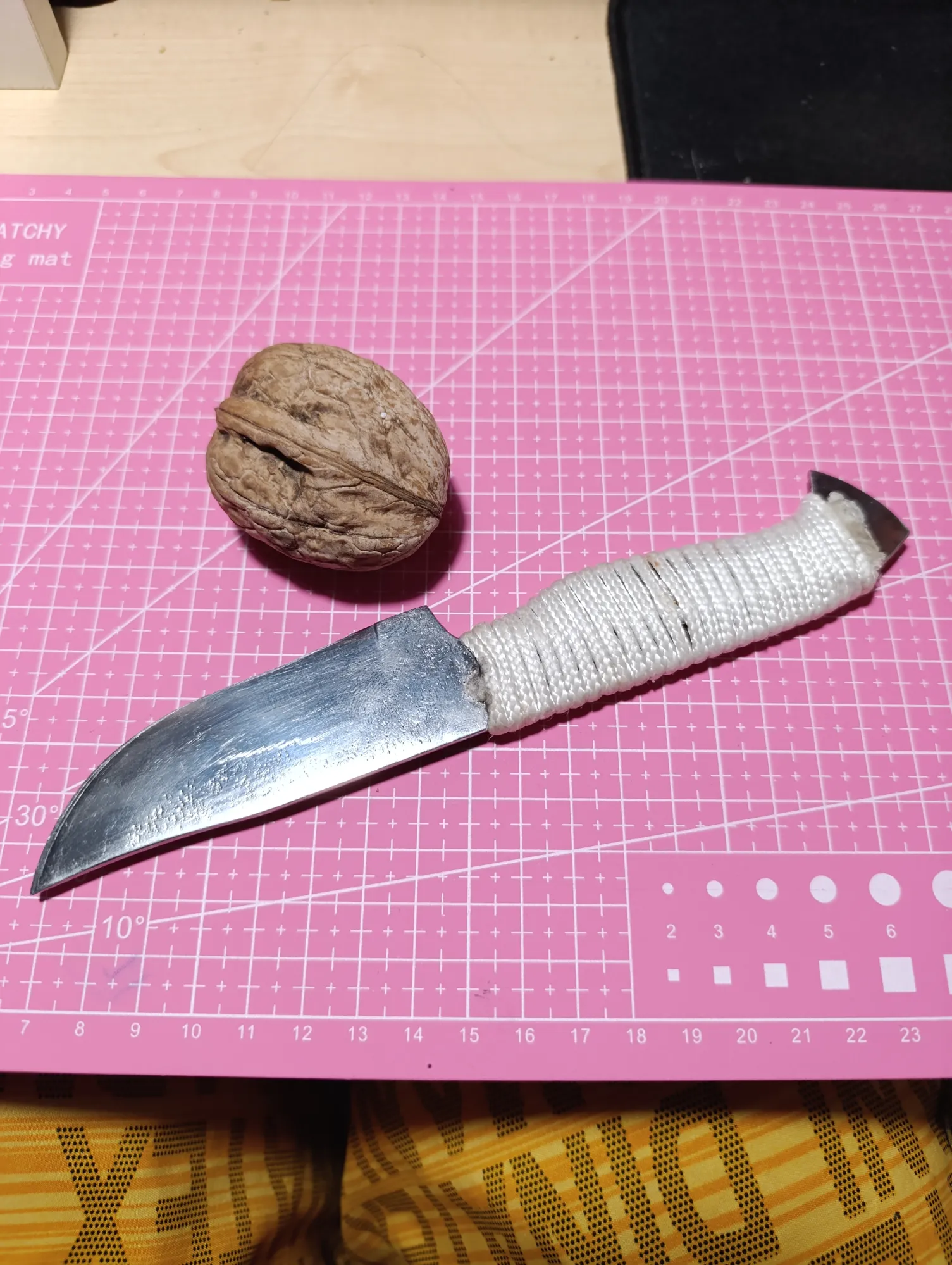

Так как нож маленький и не совсем практичный, то используется для открытия консервных банок и колки орехов. Покажу, как правильно колоть орехи.

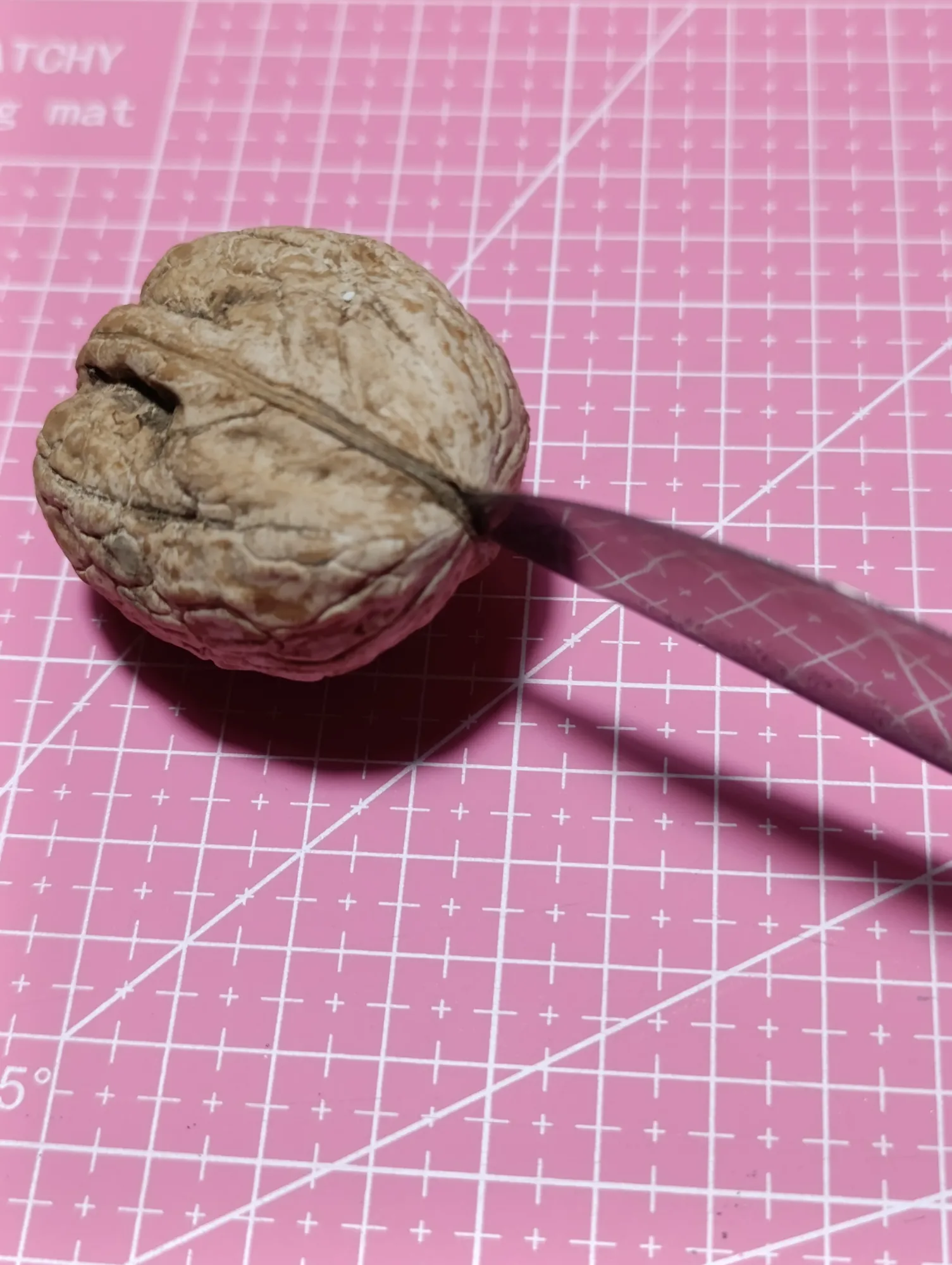

Засовываем кончик ножа в жопу ореху, настолько глубоко, насколько можно. Но желательно не порезать руки, чтобы орех не раскалывался раньше времени рывком. А потом медленно и нежно прокручиваем нож вдоль оси и раскалываем орех пополам вдоль.

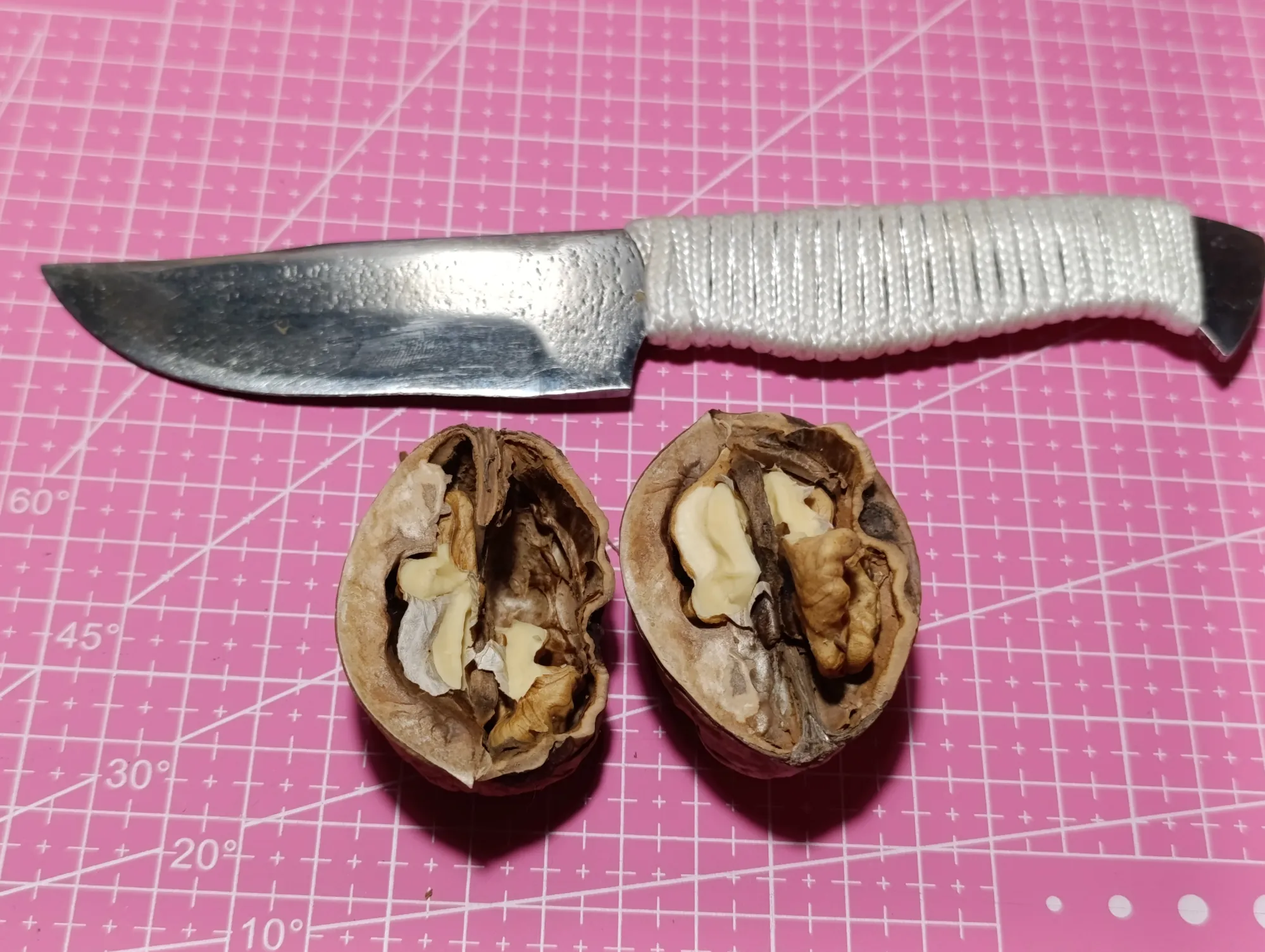

Ну а то, как вы оттуда будете доставать ядро, это уже сугубо ваши проблемы. Хотите этим же ножом, а хотите можете раздавить половинки орехов в руках - так они раскалываются гораздо проще, чем цельный орех.

Поделки из всего

как сделать что-то из ничего

Будет много фото.

Раз уж сегодня много поделок из того, что буквально валяется под ногами, я тоже покажу, что можно делать из подручного (бросового) материала. То есть из того, что все нормальные люди выбрасывают обычно.

Когда-то в прошлой жизни, так давно, что я уже и забыла, довелось мне ковыряться с детьми лет 6-10. На предмет самолетик там сделать, или ракетку… А денег на материалы давали практически ни хрена. Поэтому собирали все, что попадало под руки: коробки от лекарств, колпачки от фломастеров, всевозможные упаковки и стаканчики, коробки и банки. Были даже лампы от старых телевизоров. И коробка от селедки. Крышечки от всего. Была даже ручка от сломанных грабель. Ну и так далее. Хлам, в общем. Этот хлам причёсывался, видоизменялся, добавлялся минимумом картонных и бумажных деталей. Иногда красился. Краску я покупала на свои деньги или приносили некоторые папы. И дедушки.

Потом все это добро вывозилось на выставку. Мне было всегда немного стыдно: вся наша выставка — это причесанная помойка. Но оказалось, что и дети, и взрослые внимательно рассматривали этих монстров и пытались угадать — из чего? Наш кружок «Самоделкин» был лидером про производству всего из всего!

А теперь много картинок. Сначала попроще. Из чего — там и так видно.

Немного сложнее, немного больше хлама:

Еще сложнее, тут уже иногда не так просто определить исходники:

Ну и монстры. Автомобили неизвестной конструкции:

Ну и монстры-космические корабли:

Кто нашел останки граблей и банку от селедки?
