литье картошкой

Всем привет, снова я. Несколько недель назад @NapalmRain написал пост о литье латуни в домашних условиях. Мне, естественно, захотелось тоже попробовать.

И тут я могла бы написать, что я одной левой с этим литьем разобралась, вся такая важная сейчас вас научу-как нефиг делать.

я в этот момент.

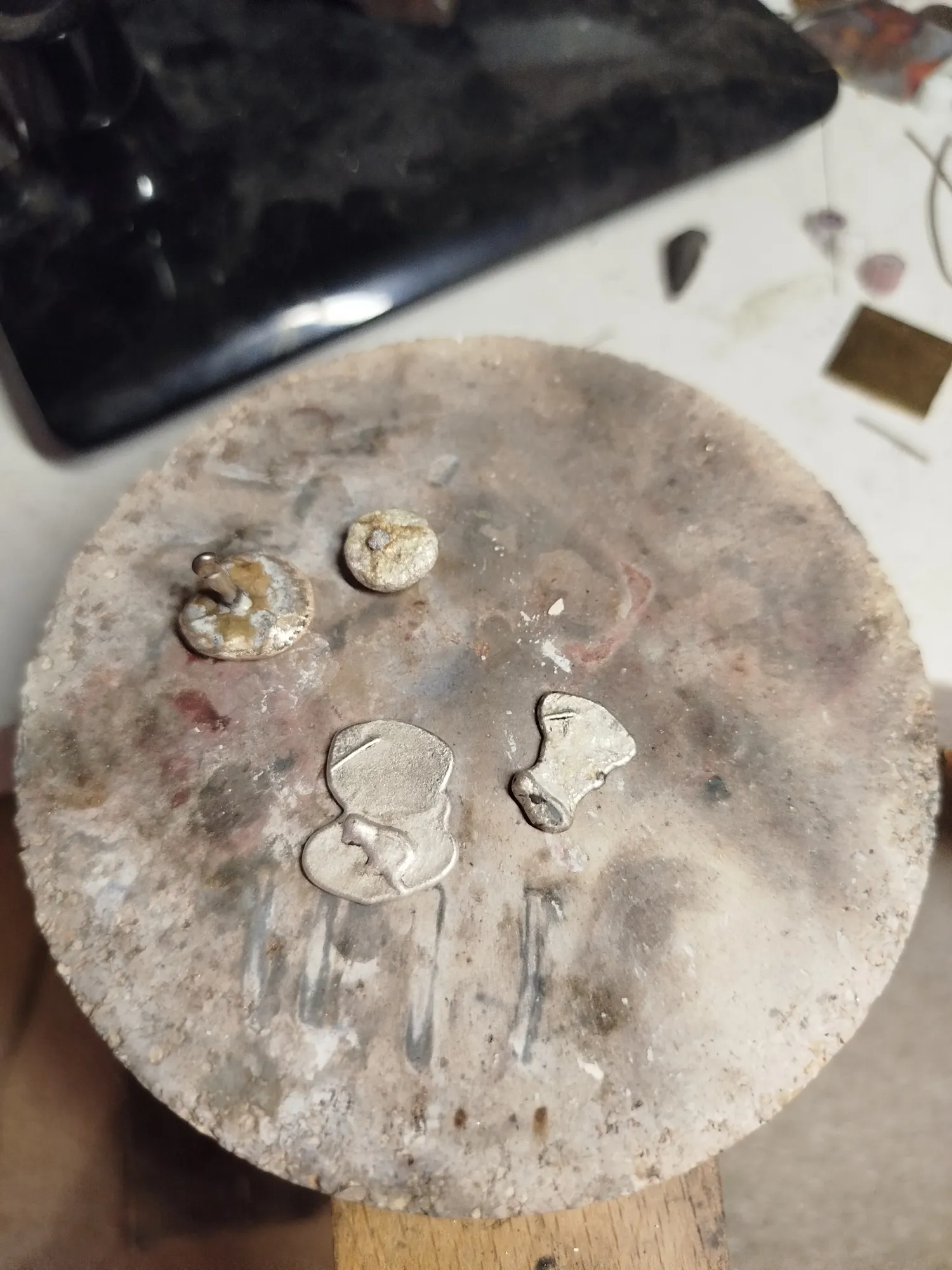

В общем, я облажалась. Прям везде. Литье без муфеля и с обычным гипсом из художественного магазина- просто выброшенные деньги:

Это хорошо так сбило с меня спесь и я начала думать. Для литья понадобиться:

1. формомасса (у меня Prestigio oro, 1 кг.)

2. опоки

3.восковки

4. паяльник на 200 С

5. металл

6. горелка

7. муфельная печь

8. инвентарь: весы, емкости для смешивания, пинцеты, скотч, титановая палочка, салфетки, крышка, пластилин, перчатки.

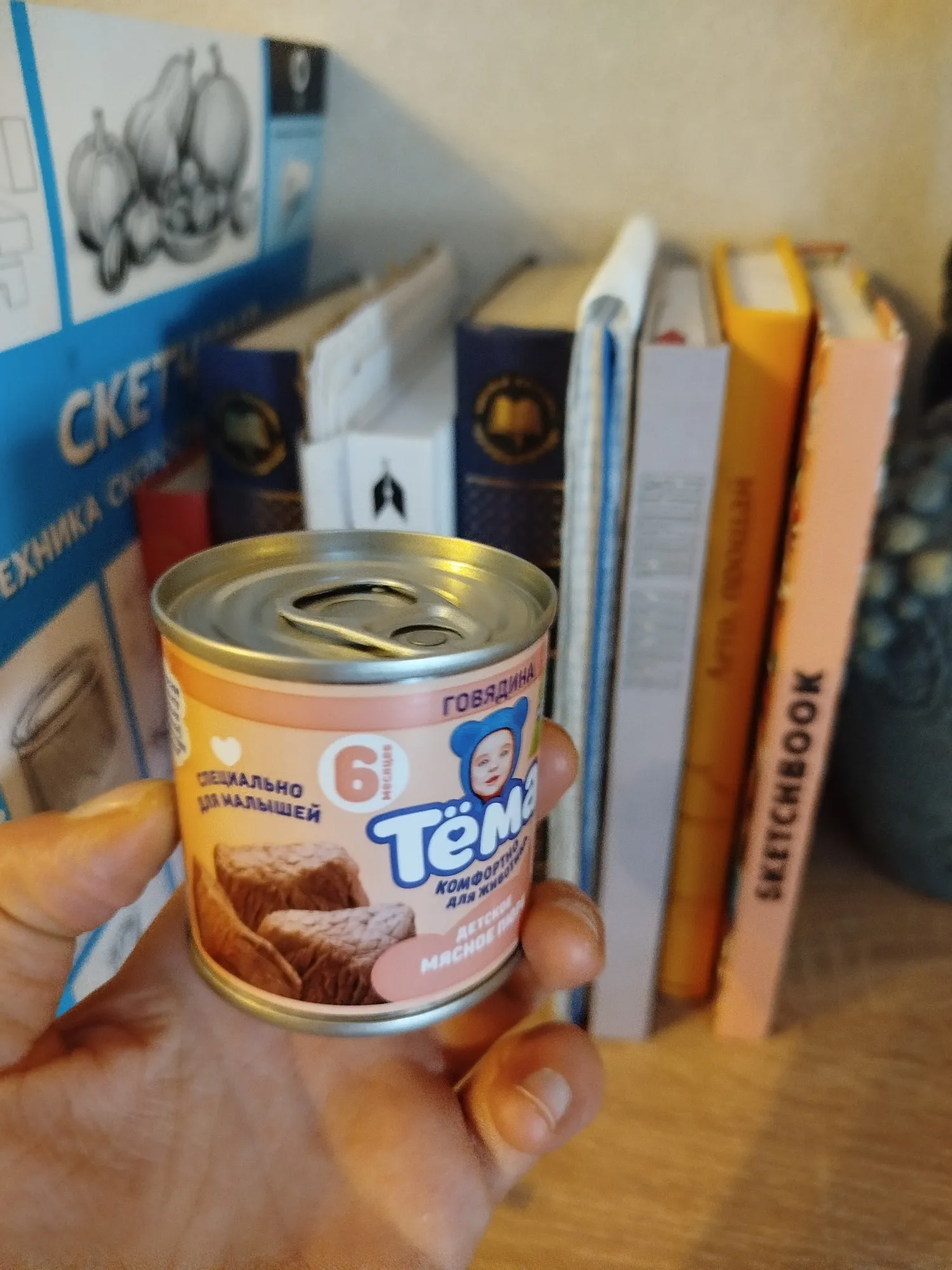

В качестве опок я решила взять баночки от детского питания, для моих целей они вписались идеально.

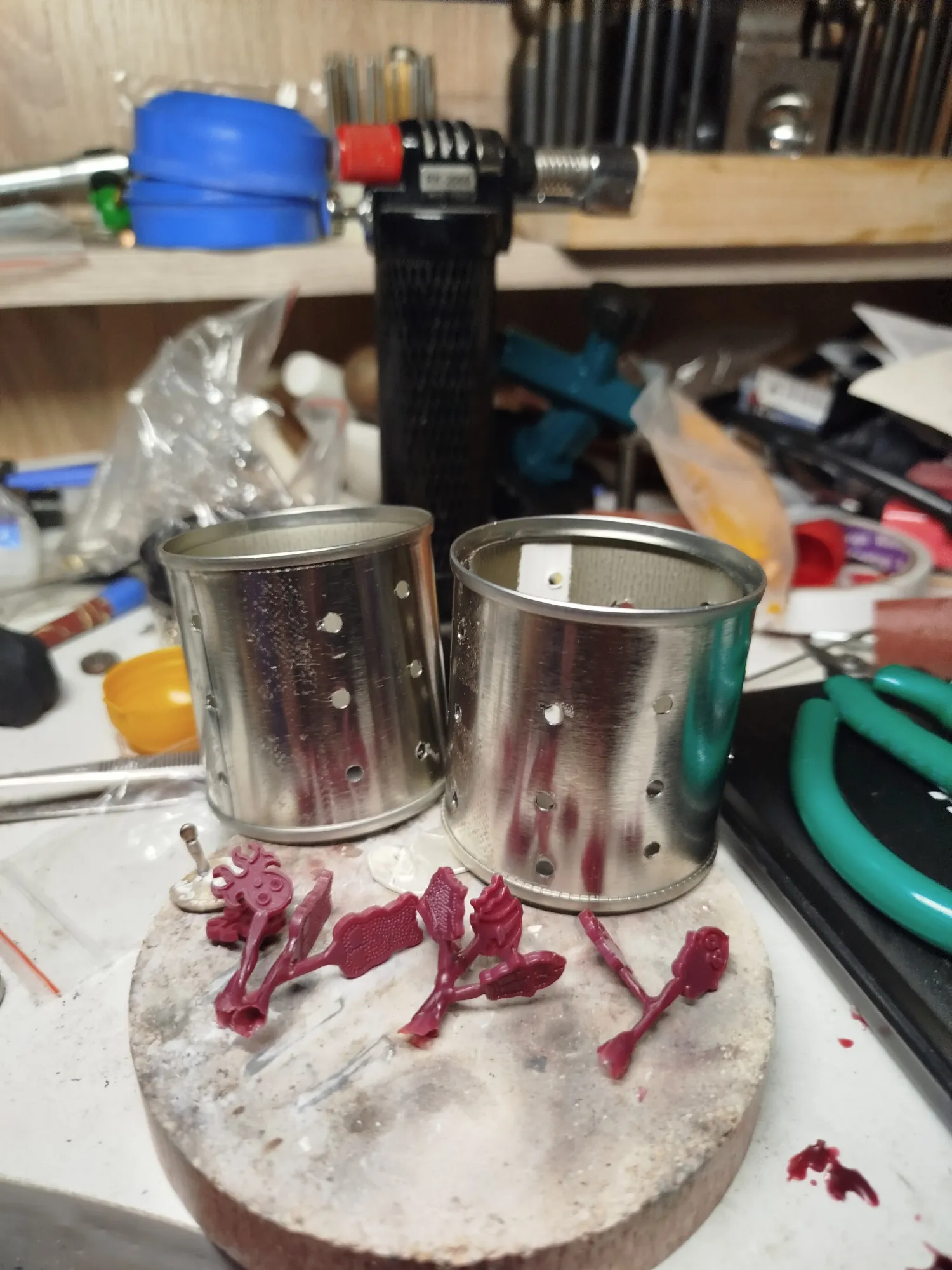

Кошкам очень понравился этот этап эксперимента, они настаивают на повторении. Низ у баночки я открыла как и верх, оставив ребра жесткости с обеих сторон. Засверлилась, тут диаметр не столь важен.

Низ я буду закрывать под углубление тоже пластилином, хотя на сайтах продаются башмаки для опок, самый маленький- 50мм.

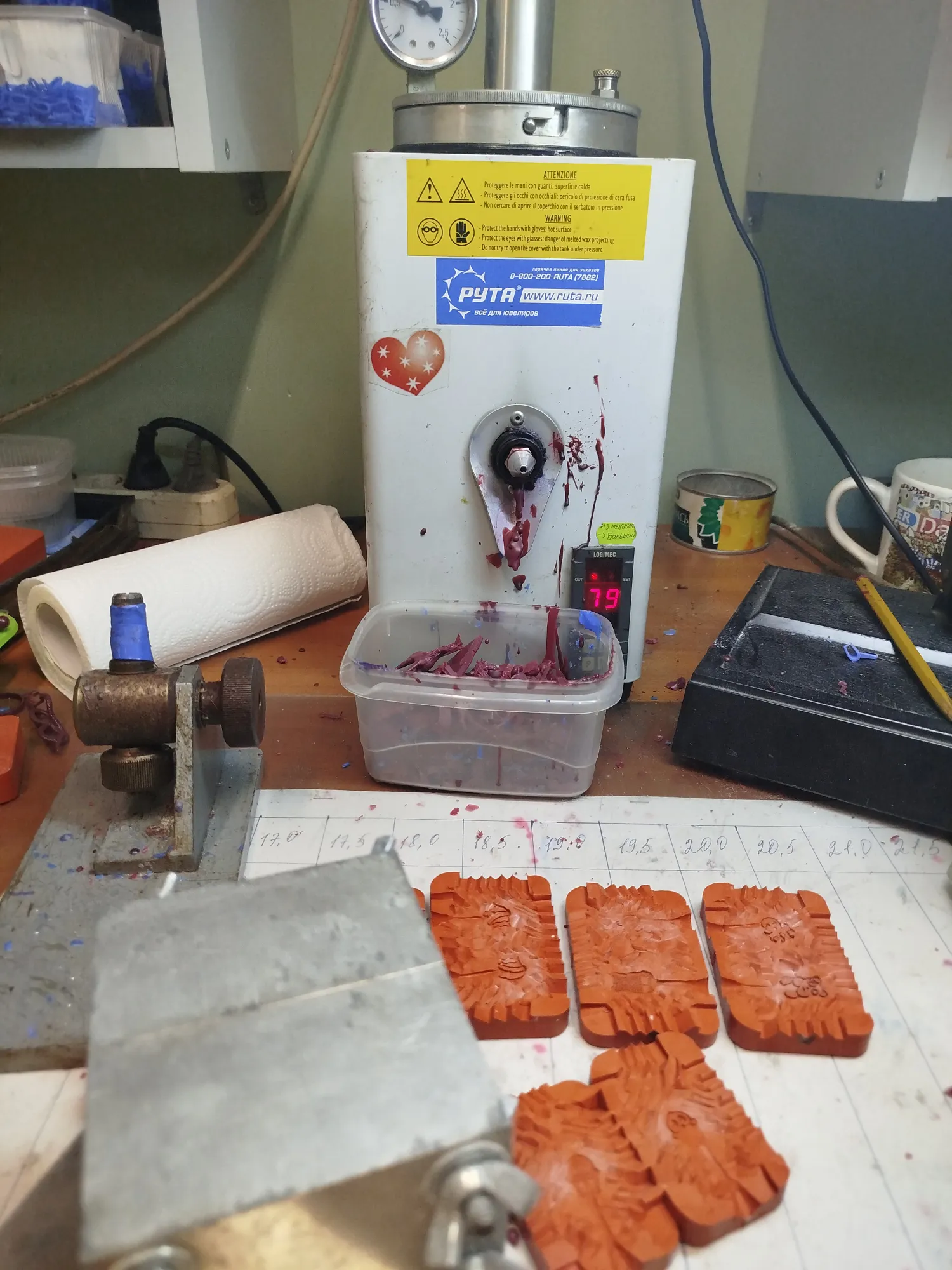

Восковки сделала на работе на ручном инжекторе, резинки резать я не умею. Зато сам воск мешала сама- из красного и синего, очень хорошо получилось, я на сувенирке в этом году с ним работала, мелкая пластика отлично видна.

Рабочая температура 80-85 градусов, силиконовая резина CASTALDO. Производитель пишет, что можно низкотемпературные металлы (до 315С темп.плавления) прям через нее лить- не пробовала.

Собираю восковки в елку. Вообще, на будущее, нужно отдельный стояк сделать потолще- так дефектов в металле будет меньше.

Завесила в воске и подписала опоки. Забегая вперед- надписи делала гравером (1 фотка), их было не видно. Пришлось на глаз)

Замотала дырявые опоки скотчем, вниз налепила пластилин.

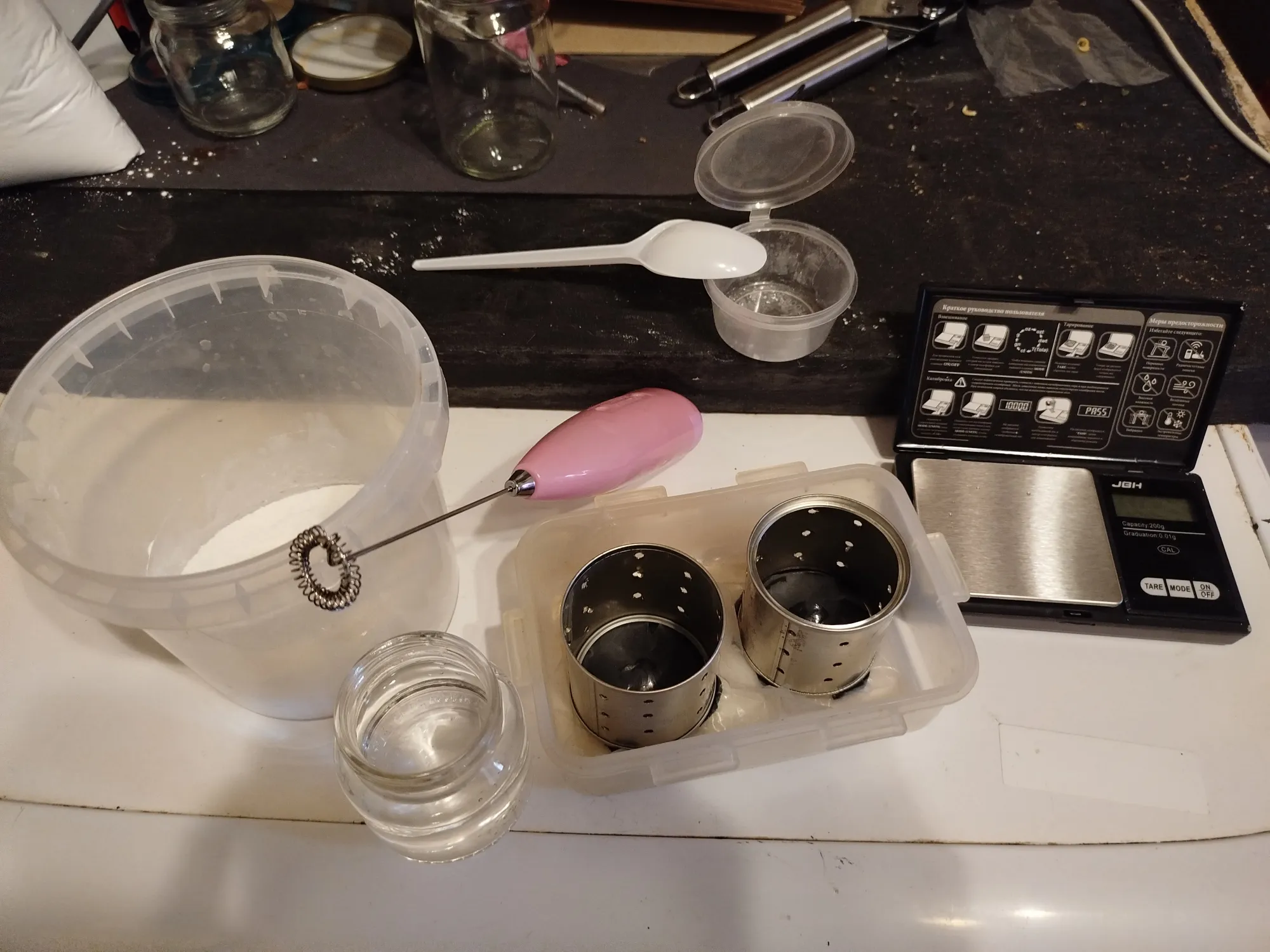

Думала мешать капучинатором- не взял, мощности не хватило. Рассчет формомасса/вода - 100г./40г. Заметьте, не мл. а граммы! У меня на две маленькие опоки ушло примерно 250 г. формомассы Prestigio oro.

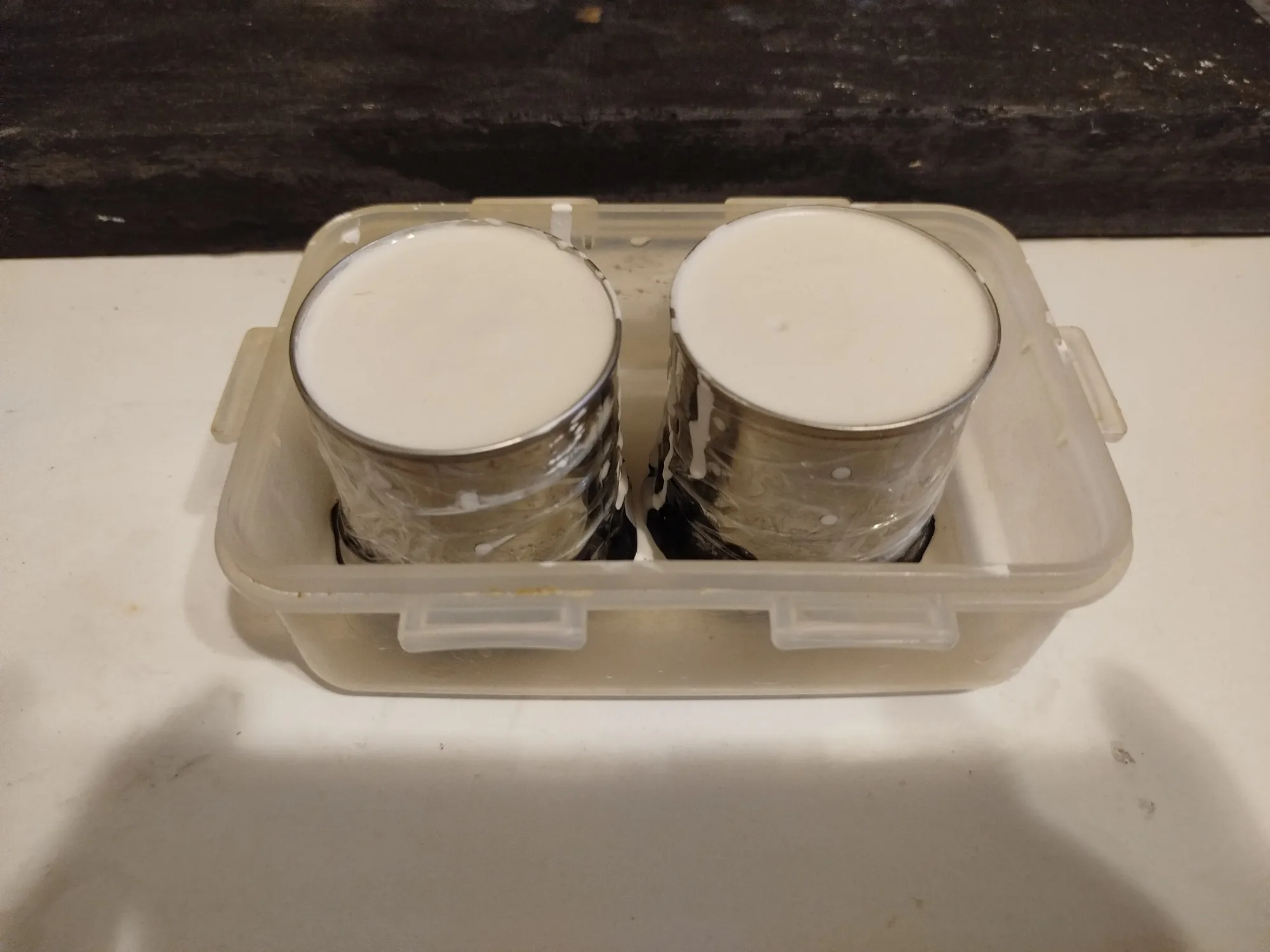

Как видно, будет грязно- ставьте их в какую-то емкость. В качестве вибростола у меня стиральная машина в режиме "отжим", время 10 мин.

Убрала в сторону. Как схватился гипс, сняла аккуратно скотч и пластилин, отходит без усилий, ничего не прилипает.

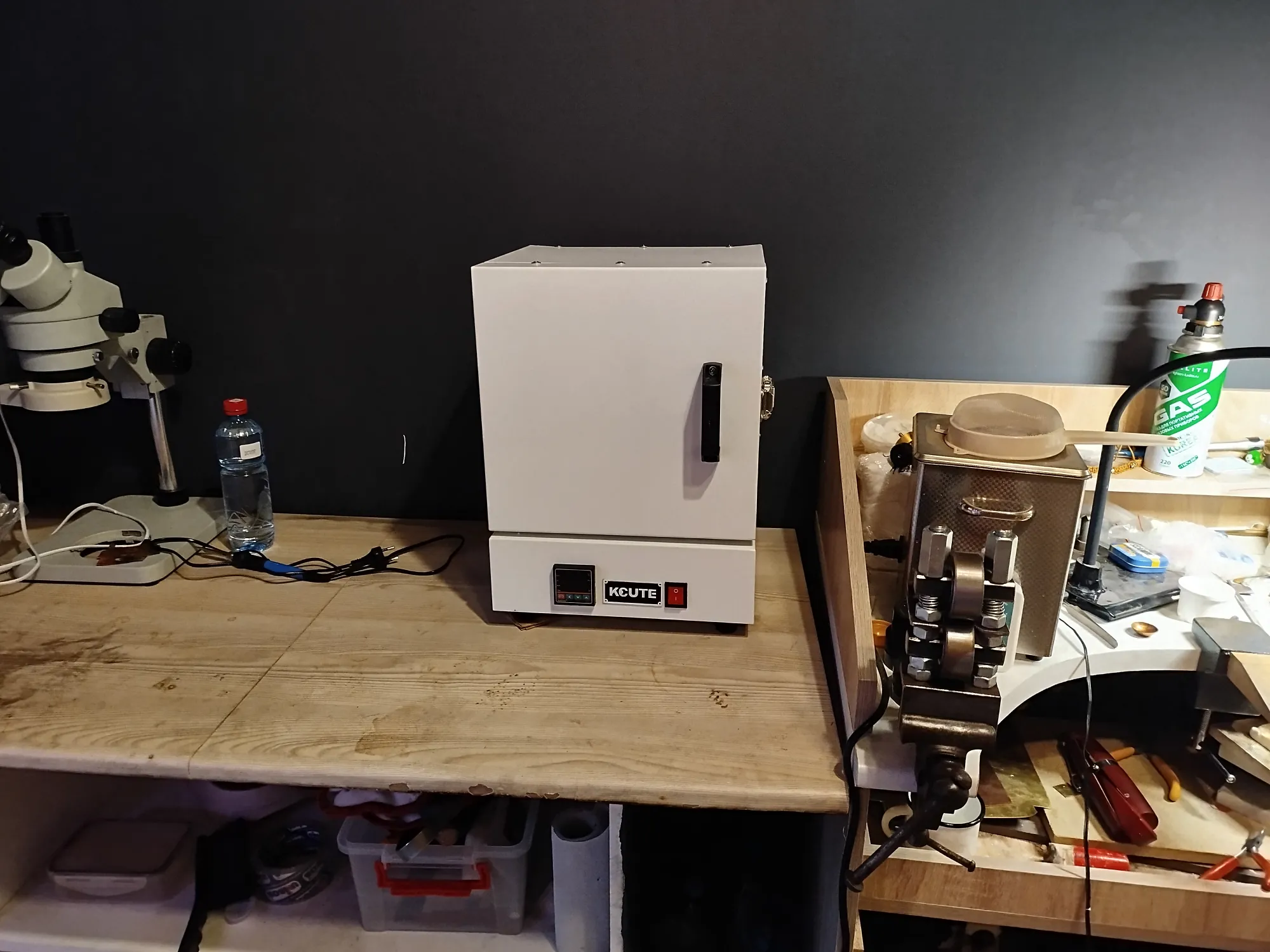

Сушила 2 часа при комнатной температуре. Дальше у нас обжиг и прокалка в муфельной печи:

Хвастаюсь- ее мне @BespiriL подарил. Офигенная вещь.

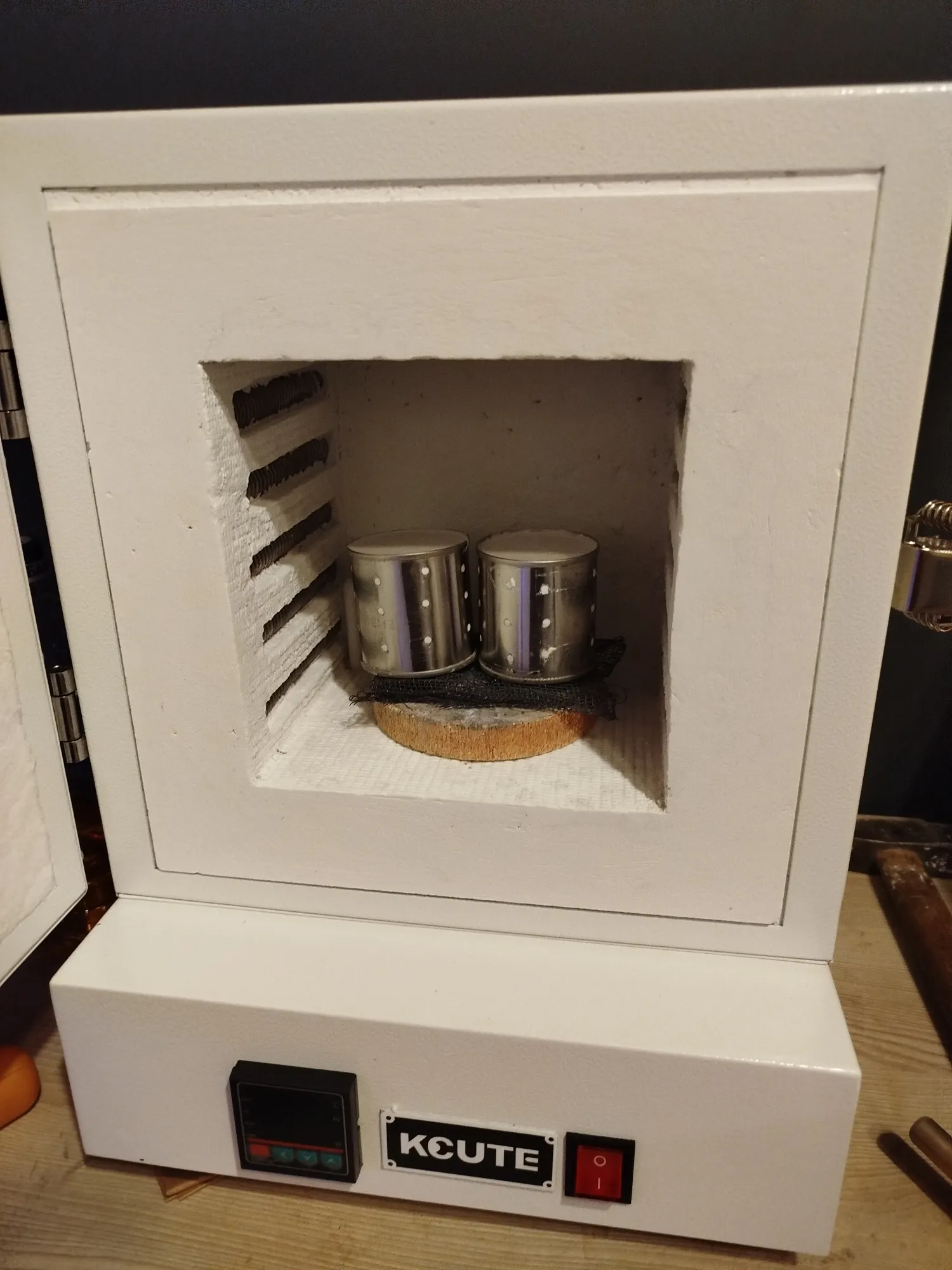

Ставлю в печь, с 0С до 270С.

В принципе, туда влезло бы и 4 таких опоки, но у меня плитка для пайки маленькая, не хотелось загадить новый муфель. Также там видна стальная сетка- для вытопки воска. Поставила опоки, включила и задала простой режим- программатор у меня будет, но сильно позже. Пока хочу вам рассказать о горелке новой- на МАПП газе.

Обычные баллоны паяют прям шикарно только серебро. С латунью справляются худо-бедно, но вот солидуса и тем более ликвидуса, я добиться не смогла, хотя и заявляют температурный режим 1200С.Мудовы рыдания это, а не пайка. Я собрала пайку на МАПП газе- это смесь газов, заявляют температуру в 1900С. И КАК ЖЕ ЭТО ОХУЕННО. Я увидела жидкую латунь!!! Если что, я листовую сплавила- в ней много шлака, в опоки ее не решилась залить, в качестве недрагоценного металла у меня нейзильбер: Cu- 55%, Zn-36%, Ni-9% у них температуры плавления +- рядом.

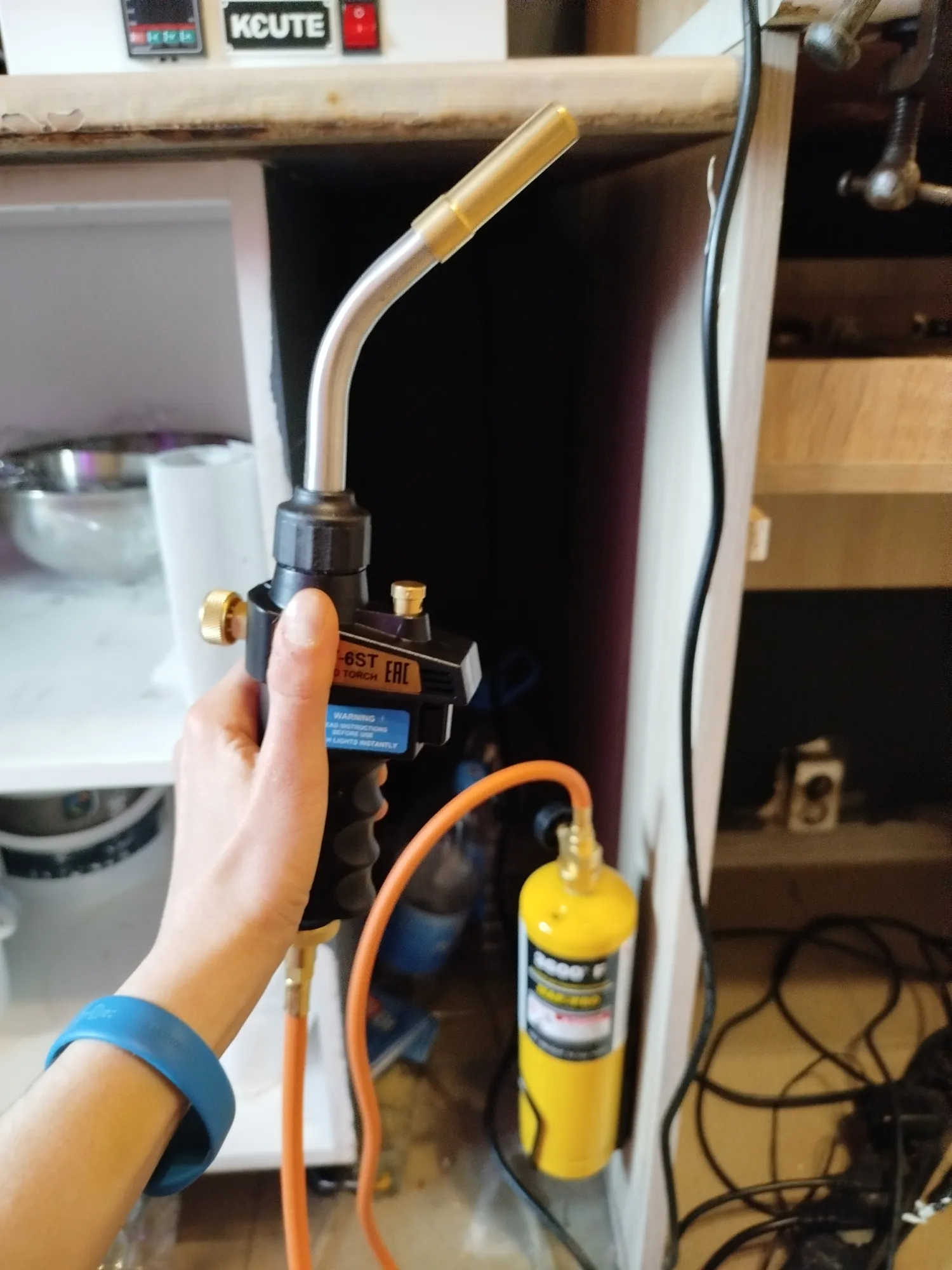

Итак, она состоит из, собственно, баллона:

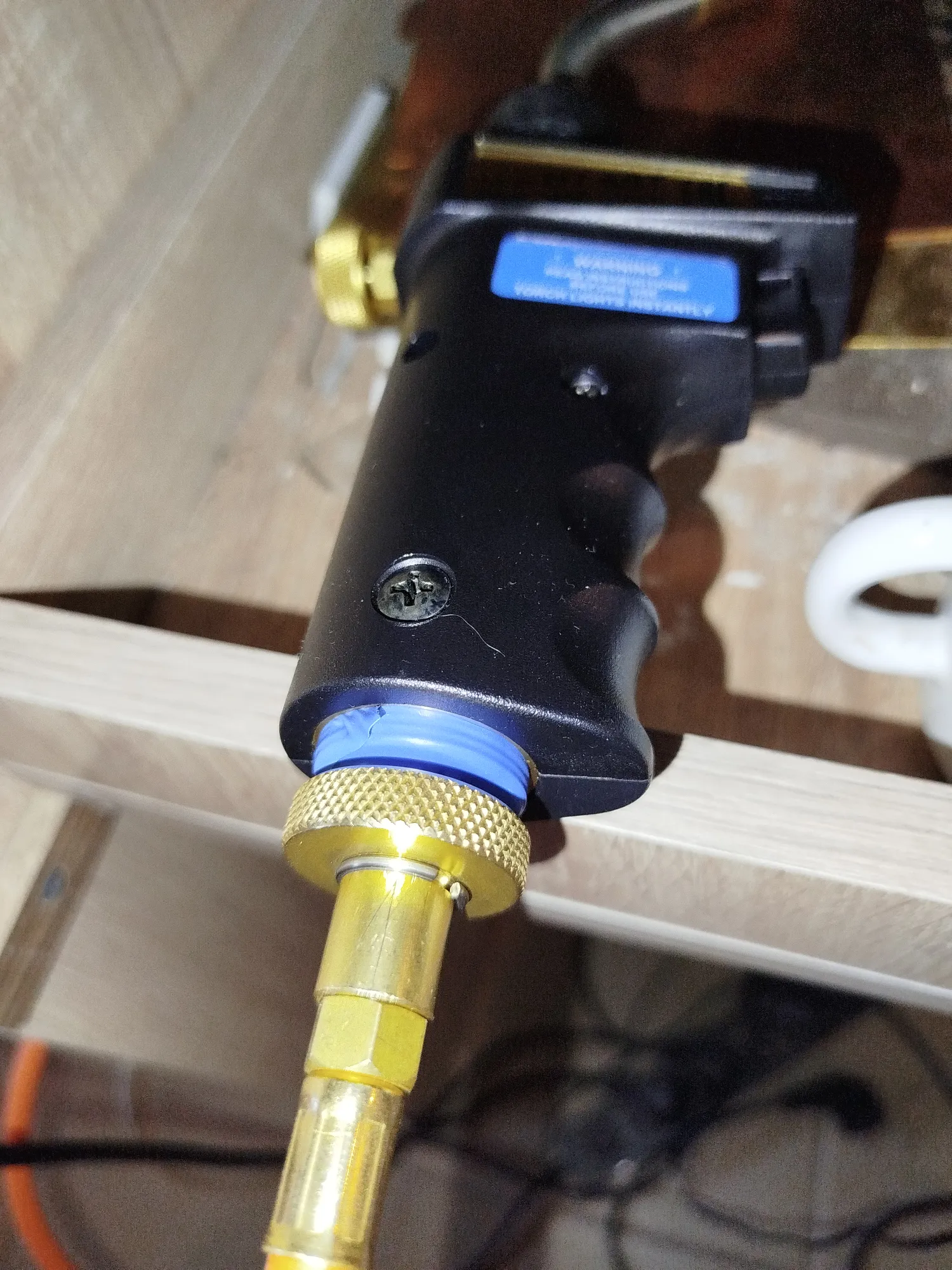

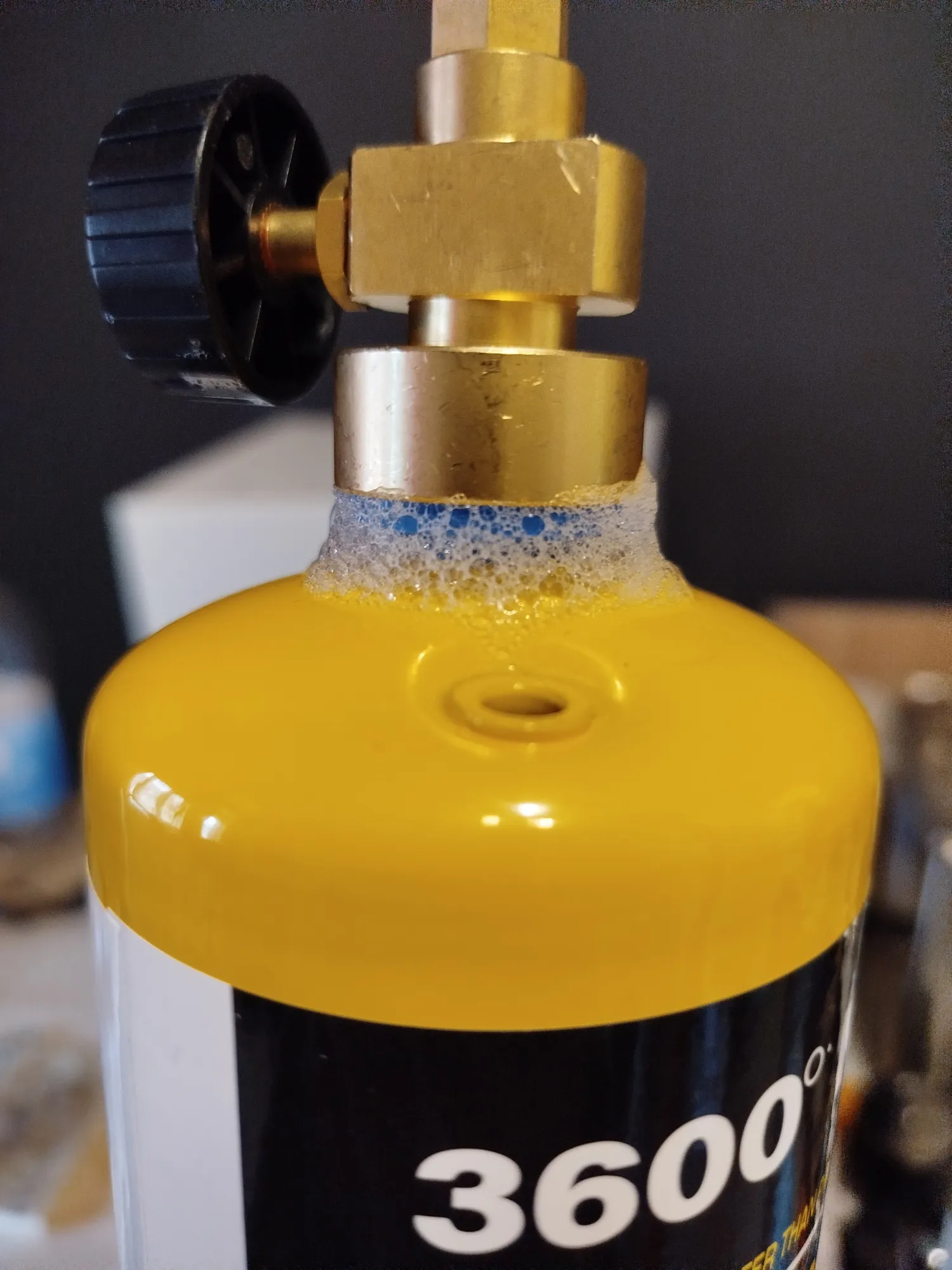

шланга и самой горелки. Можно подключить редуктор, можно собрать без шланга напрямую- но тогда при наклоне боюсь будет травить. Резьбу украсила синей изолентой- так я понимаю мировую гармонию. Проверила места соединения мыльным раствором, ТБ НАПИСАНА КРОВЬЮ!

не пузырилось, я так нанесла)

Включаю. Убрала кошек, детей, людей со сложной психикой, оделась во все красивое- ну чтоб в морге не переодеваться...

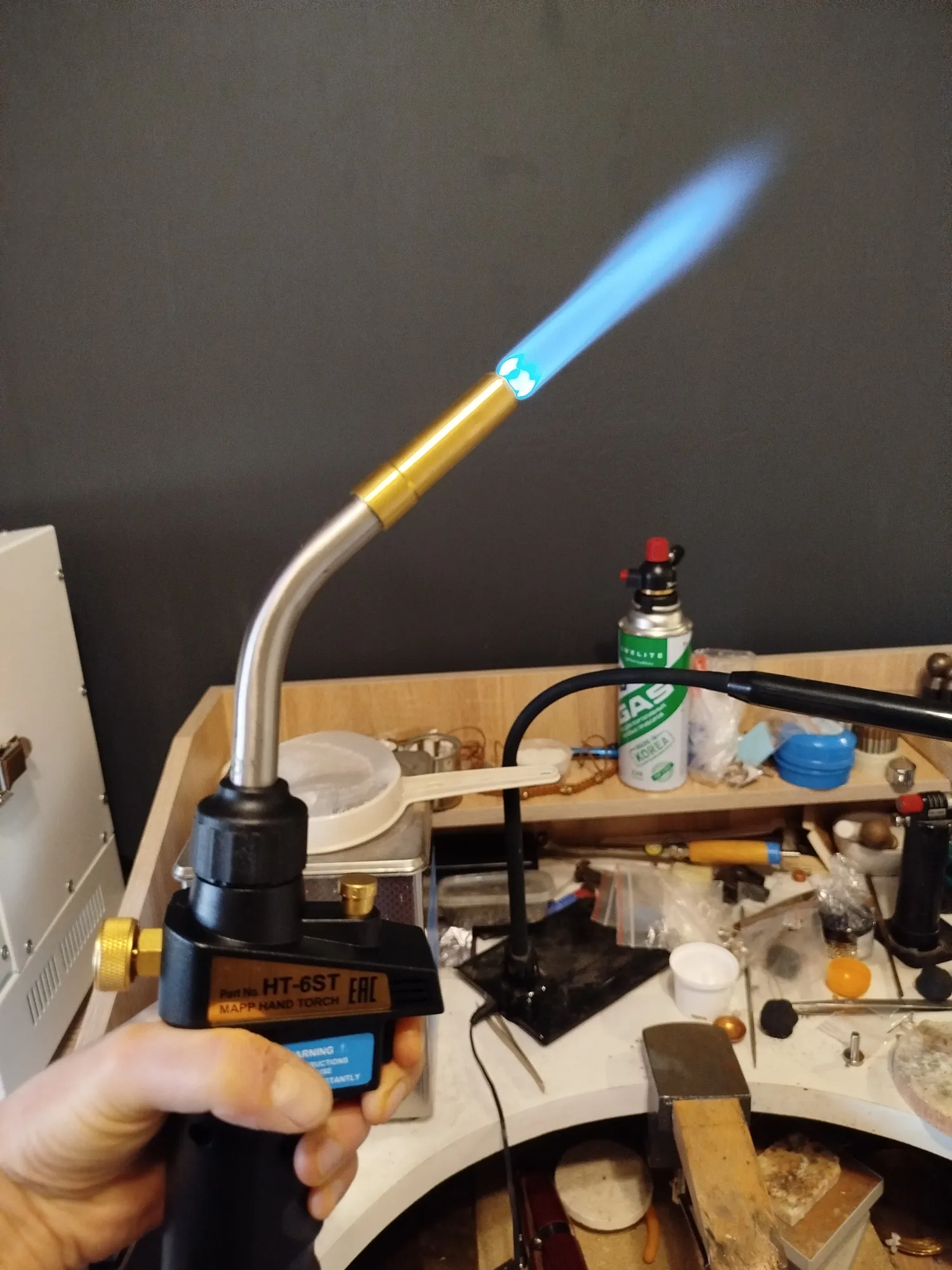

РАБОТАЕТ!

Вернемся к печке. Как набрала заданные 270С- оставила на 2 часа.

Затем с 270С подняла температуру до 730С, удерживала на 730С час. Потом внезапно случилась ночь и мне завтра рано на работу. Выключила печь, т.е. ночь и следующий день в ней остывали и лежали опоки. Печь я ни разу не открывала.

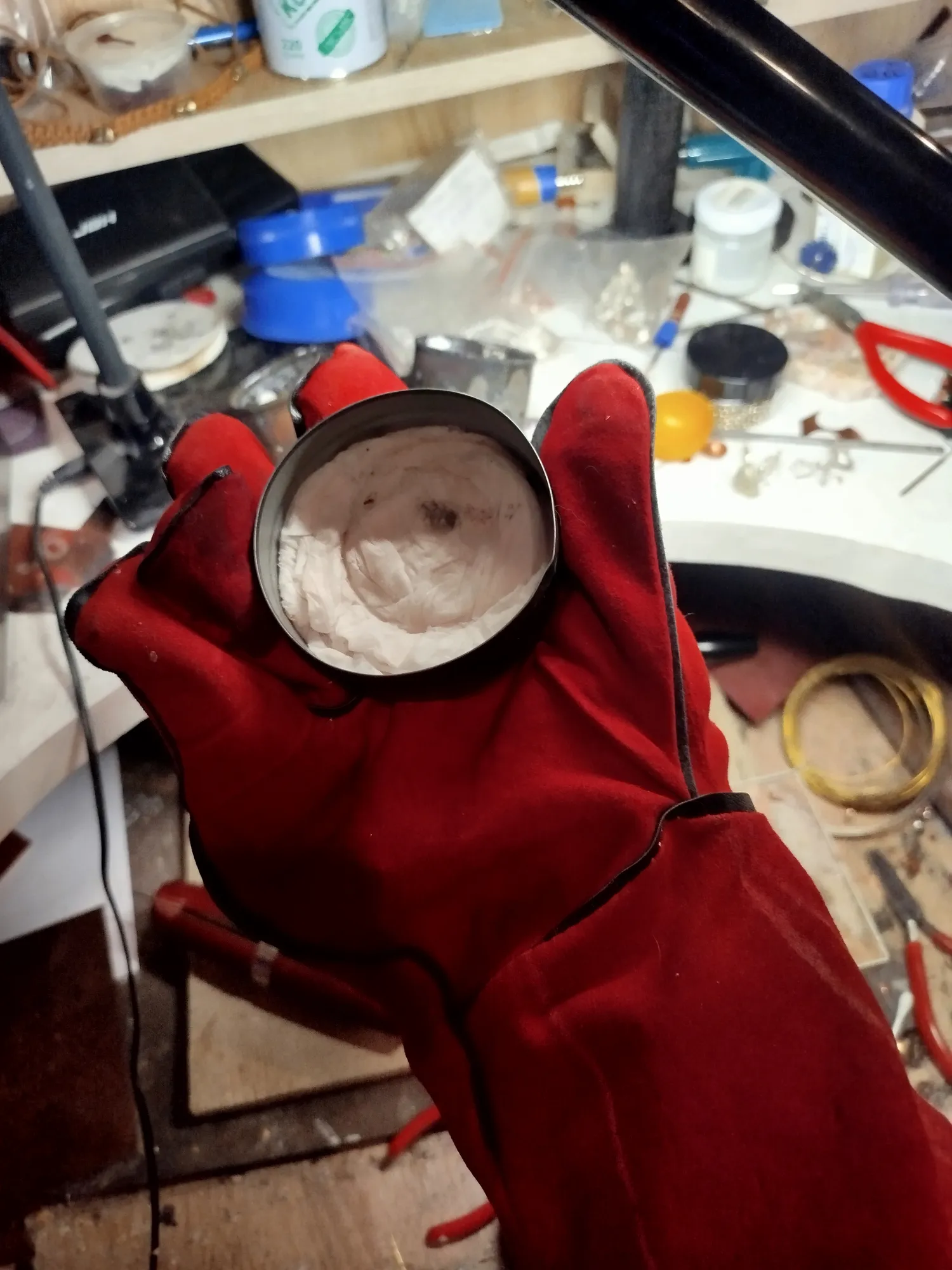

На следующий день, включила и прогрела ее до 630, время 30 мин. Вынимала щипцами, не остужая опоку положила сверху металл, расплавила на горелке с МАПП-газом прям вот в этой ямке у опоки и придавила. Тут такой момент- первую опоку, помня китайские одноразовые варианты, я прижала не очень сильно, не хотелось обжечься. А вот вторую- прям всей ладошкой надавила, обязательно в СПЕЦ.ПЕРЧАТКАХ (были в комплекте с печкой).

Вот тут надо было лить картошкой- но с салфеткой, смоченной водой, лучше. И с баночкой от монпасье)

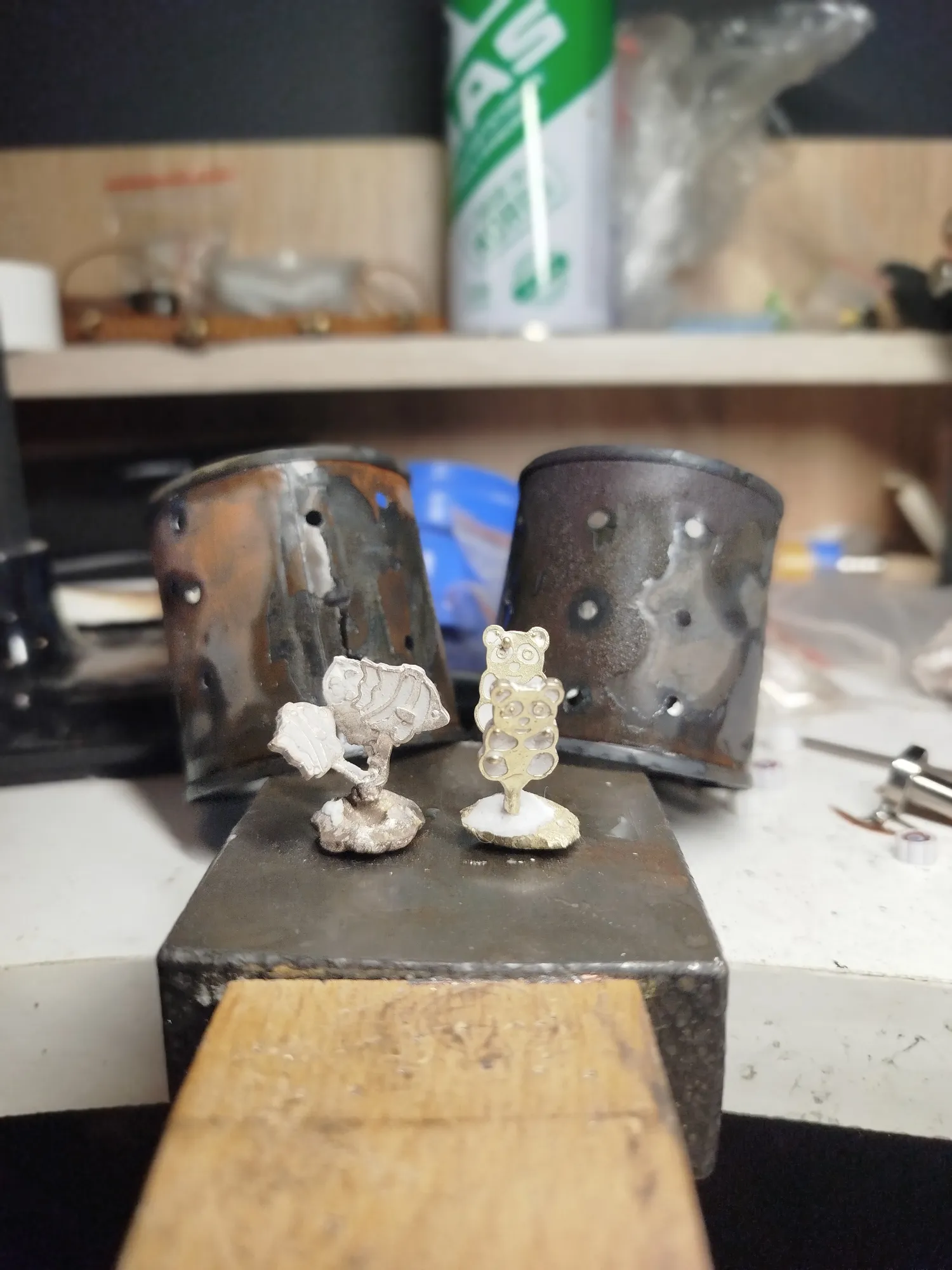

Итак, вот что получилось:

Слева серебро, справа нейзильбер. Серебро вышло более пористым, но там меньше вот этих шариков. Нейзильбер не такой пористый, но шариков больше. Думаю это не формомасса начудила, а я: слишком много воды в салфетке и силу нажатия тоже надо отрегулировать.

В качестве отправной точки, вполне себе инструкция. Желающим сдам все адреса и явки, почти все можно заказать на маркетплейсах.

Для ЛЛ:

инструкция. литье по выплавляемым моделям картошкой.

1. Формомасса/вода из рассчета 100г./40г.

2. 2 мин. отстоялась, 10 мин вибростол.

3. 2 часа схватывается при комнатной температуре.

4. муфельная печь с 0С до 270С, время непрерывное в печи на 270С- 2 часа

5. с 270С до 730С, время непрерывное в печи на 730С- 1 час.

6. с 730С до 630С, время непрерывное на 630С- 30 мин.

@NapalmRain @PunkArt @SergeyRY я сделал)
