Привет, снова я. Опять меня занесло в центр для ювелиров, принесла вам немного фото. Адреса не будет, некоторые цены да.
Вообще грустно там бывать, ассортимент оскудел, особенно в инструментальном отделе и в автоматных цепях.
Зато ручные цепи еще живут (сплетут вам цепь начиная от 25-27 г., зависит от плетения). Их не покажу, а то реклама. Но там ничего интересного в общем доступе нет, сидит приемщик, принимает от вас деньги и металл, выдает готовое.
Автоматные цепи:
Это серебро, продаются на метраж, намотаны в бобинах. Качество отличное, заводское.
Бисмарк, мужчины часто выбирают именно такое плетение:
Шопард, оно же Ролло:
Плетений куча, с этим проблем нет. Продаются на метраж по весу, можно придти со своим металлом и сдать в счет новой цепи, заплатить придется только за обмен. Можно без металла, тогда платите за металл+обмен, но это все равно выгоднее, чем в магазине.
Фурнитура серебро:
Самое нормальное тут-переходные колечки (они сами делают) и проволока. Замки тоже хорошие. Остальное-говно, особенно заготовки под серьги, особенно где литье с камнями. Если есть возможность, лучше их избегать. Проб на заготовках нет.
Автоматные цепи -золото:
Скудно, бедно, выбора почти нет. Единственная выгода-взять что-то из классики, ту же якорную цепь, и купить в счет своего металла, платишь только за обмен, хороший вариант реализовать старые/рваные/поломанные ювелирные изделия.
В остальном-бедненько, но чистенько.

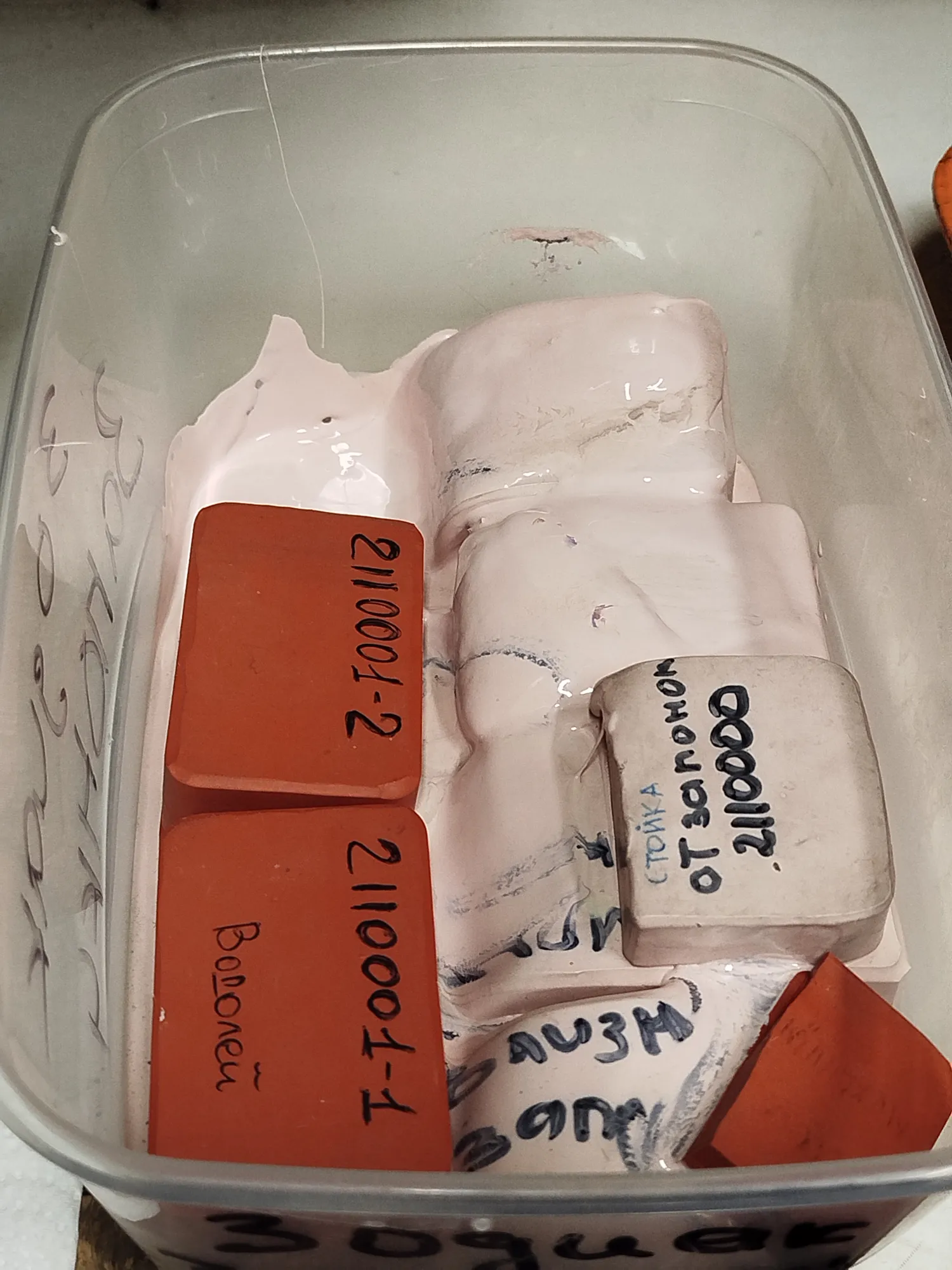

Отдел восковок:
И тут нас петля времени переносит лет на 100 назад- там в ходу печатные каталоги. Хотя, мож так сегодня и надежнее.

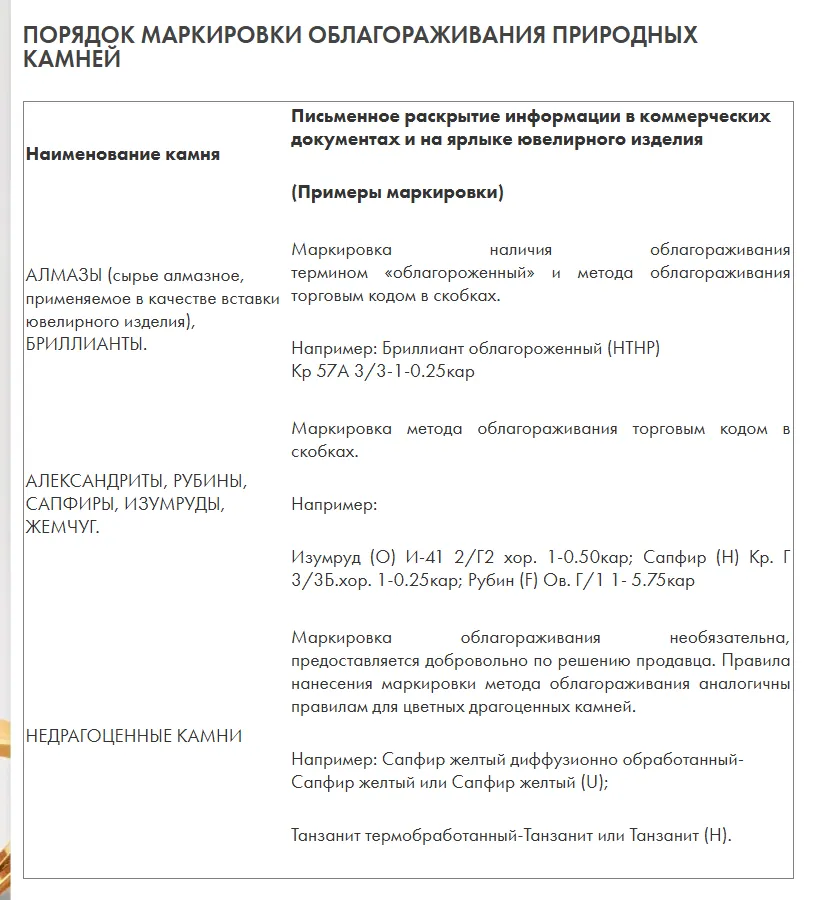

Камни. Тут есть определенная сегрегация. Отдельный человек продает камни 1 группы:
Кроме сапфиров тут бриллианты, изумруды, рубины. Александритов нет.
Отдельно продаются полудрагоценные камни, жемчуг, опалы. Ну и тут же муассаниты, фианиты и прочая хурма.

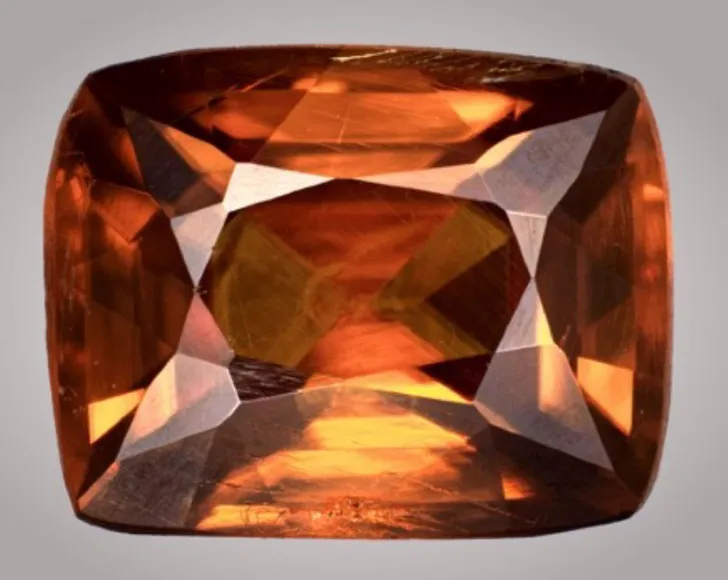

Один раз искала спессартины по все Москве, а тут стоят, пучатся на меня.
Всем привет! Листала тут сайт с барахлом- увидела ее-старую машинку Зингер ручную. Зина, Зиночка-ты еще поживешь. Итак, у меня с собой был ацетон, масло силиконовое для швейных машин и целая суббота времени! Понеслись!
Разгибаю с помощью молотка то, что отогнуто в неправильную по моему мнению сторону. Откручиваю и разбираю то, что откручивается и разбирается. Вот тут окошко есть у нее, где виден механизм:
Проворачиваю колесо аккуратно, с помощью вотных палок, зубочисток и ацетона снимаю грязь и остатки нитяной пыли. Мажу маслом. Все, что болтается-подручиваю шлицевой отверткой.
Отдельный восторг вызвало то, что узлы и механизмы откручиваются в сборе.
Чищу и мажу. Мажу и чищу. Пеленка вниз прям выручает, убираться потом проще.
Откручиваю блок со стороны иглы. Не хватает шурупов изначально, колхозить из нового не хочу, вид не тот будет. Надо где-то достать их, но она в рабочем состоянии (спойлер).
Разобрала и смазала:
Фотки "до" в разобранном виде почти все, потому как я сначала фоткала-потом разбирала, чтоб не забыть чего куда.
Предлагаю вам для обмена ( в приоритете) или просто так в дар отправлю мыльницу, конец 19- начало 20 вв. Оригинал, стекло. На передней крышке следы времени- сколы. Я не думаю, что она еще несет какую-то функциональную нагрузку, скорее как предмет интерьера может использоваться.
Приоритет конечно, самовывоз, и чем ближе от меня- тем лучше))) Отправлю почтой, сдеком, яндексом в начале апреля. Кстати, вроде озон тоже доставку открыл- можем попробовать.
На одном форуме нашла инфу, что в рекламе Брокара в разделе "Новые изобретения" такое мыло было упомянуто как - "Мыло в солонкахъ".
Начну сегодня без прелюдий. Принесли в работу кольцо с задачей отродировать каст- то есть сделать покрытие не полностью, а частично. Аппарата для карандашного родирования у меня нет, поэтому буду делать через ванну с покрытием электроизоляционным лаком:
Каст- это вот эти палочки, которые держат камень. Необходимо закрыть лаком те места, куда родий попадать не должен, но так, чтобы пинцет, которым зажмем кольцо, касался металла, а не лака. Какая-то странная речевая конструкция вышла- это потому что я растворителя 646 надышалась. Берите ацетон, с ним веселее.
Слева родий (от Красцветмета), справа лак АКП-1. Есть еще синий лак такой и черный, но я их не пробовала.

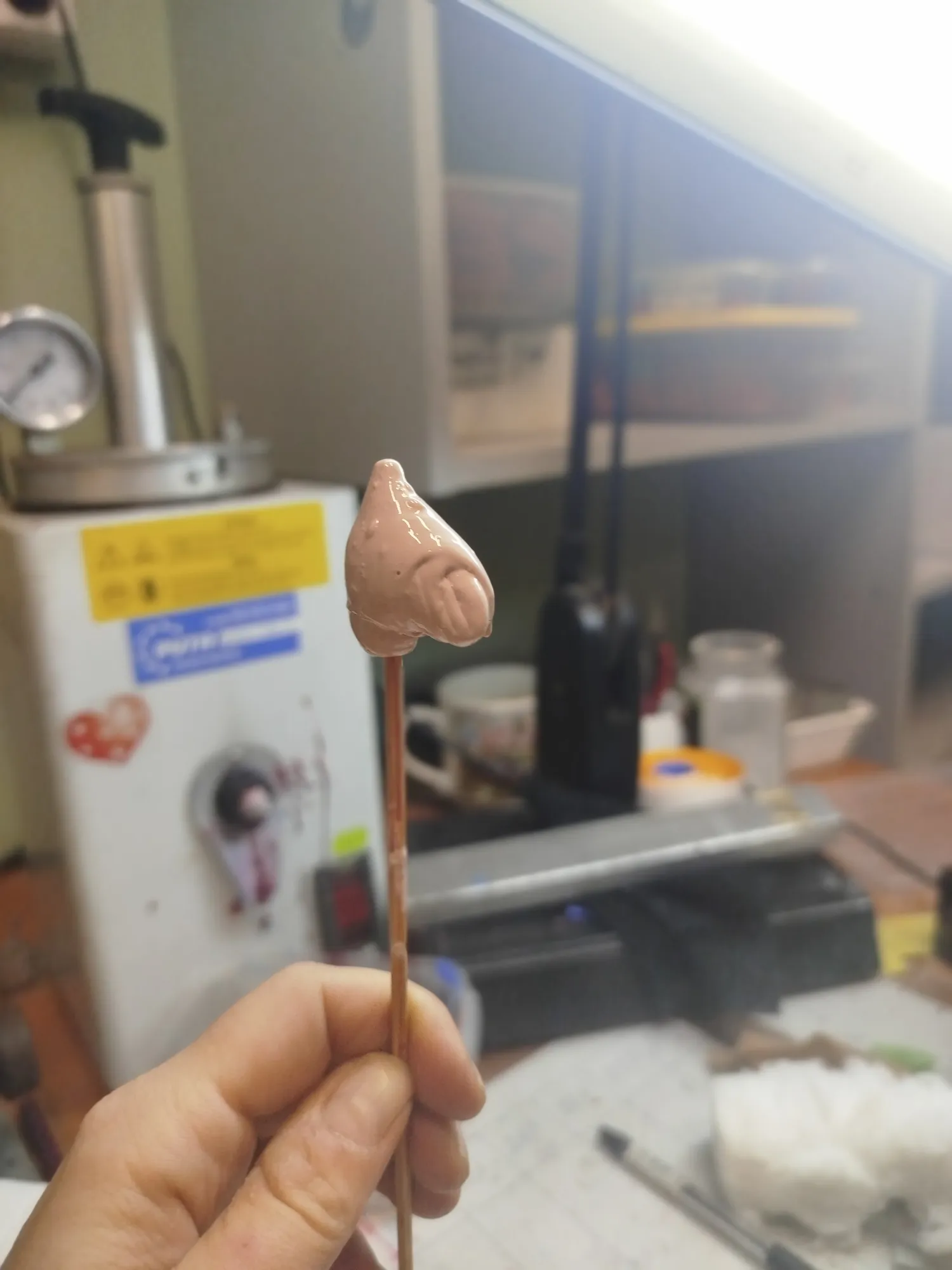

После нанесения первого слоя, когда подсохло, просматриваю в лупу с 6-кратным увеличением. Где надо подмазала. Сохнет быстро, мин 5-10.
Тем временем, включаю ванну и разогреваю растворы:
Самая правая колба- обезжир, это соль в виде порошка, которая не содержит цианидов, размешивается по инструкции с дистиллированной водой. Важно ее ложечкой в колбе перемешать перед употреблением, а то магия не случится.
Колба посередине- дистиллированная вода. Вода как вода, купила в магазине автозапчастей.
Самая левая колба- раствор родия, уже готовый продают. До этого мешала сама с тем же дистиллятом.
В колбы с родием и обезжиром установлены аноды.
Раствор родия я подогрела на 45С, но там походу что-то с подогревом случилось и он фигарит пока не закипит. Ая-яй-яй, выключила.
Схема родирования следующая:
-устанавливаю силу тока на 2. Очень важно помнить, что силу тока надо выбирать исходя не только из покрываемой площади, но и из массы изделия;
-зажимаю кольцо пинцетом обратным, это катод, другой конец вставляем в "-";
-даю ток;
-опускаю в обезжир пинцет с кольцом секунд на 20;
-опускаю в дистиллят по центру, взбалтываю;
-опускаю в раствор родия:
______________________________
Тут есть несколько нюансов.
1. держим изделие поближе к аноду (решетка сверху правее), но его не касаясь- сожжем изделие;
2.в процессе нанесения потряхиваем слегка пинцет;
3. если видим пузырьки- значит, все хорошо. если пузырьков нет- увеличить силу тока, если не помогает то либо грязь забилась в пинцете, либо у вас не золото, а другой сплав.
_______________________________
- и после родия снова в колбу с дистиллированной водой.
Дальше оставляю кольцо в банке с растворителем (лучше ацетоном), промываю парогенератором и вуаля:
В качестве опок я решила взять баночки от детского питания, для моих целей они вписались идеально.
Кошкам очень понравился этот этап эксперимента, они настаивают на повторении. Низ у баночки я открыла как и верх, оставив ребра жесткости с обеих сторон. Засверлилась, тут диаметр не столь важен.
Низ я буду закрывать под углубление тоже пластилином, хотя на сайтах продаются башмаки для опок, самый маленький- 50мм.

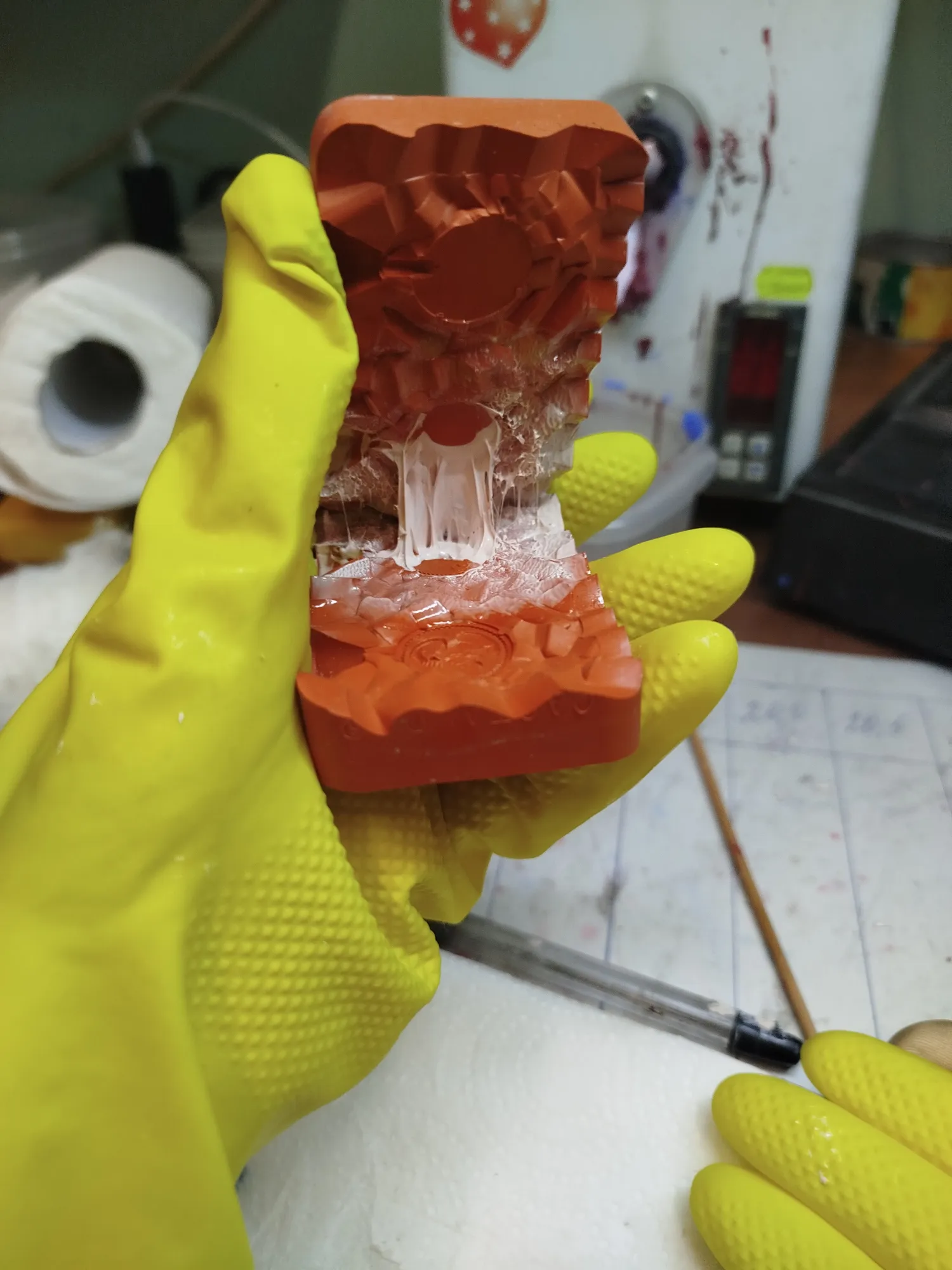

Восковки сделала на работе на ручном инжекторе, резинки резать я не умею. Зато сам воск мешала сама- из красного и синего, очень хорошо получилось, я на сувенирке в этом году с ним работала, мелкая пластика отлично видна.
Рабочая температура 80-85 градусов, силиконовая резина CASTALDO. Производитель пишет, что можно низкотемпературные металлы (до 315С темп.плавления) прям через нее лить- не пробовала.
Собираю восковки в елку. Вообще, на будущее, нужно отдельный стояк сделать потолще- так дефектов в металле будет меньше.
Завесила в воске и подписала опоки. Забегая вперед- надписи делала гравером (1 фотка), их было не видно. Пришлось на глаз)
Думала мешать капучинатором- не взял, мощности не хватило. Рассчет формомасса/вода - 100г./40г. Заметьте, не мл. а граммы! У меня на две маленькие опоки ушло примерно 250 г. формомассы Prestigio oro.
Как видно, будет грязно- ставьте их в какую-то емкость. В качестве вибростола у меня стиральная машина в режиме "отжим", время 10 мин.
Убрала в сторону. Как схватился гипс, сняла аккуратно скотч и пластилин, отходит без усилий, ничего не прилипает.
Сушила 2 часа при комнатной температуре. Дальше у нас обжиг и прокалка в муфельной печи:
Хвастаюсь- ее мне @BespiriL подарил. Офигенная вещь.
Ставлю в печь, с 0С до 270С.
В принципе, туда влезло бы и 4 таких опоки, но у меня плитка для пайки маленькая, не хотелось загадить новый муфель. Также там видна стальная сетка- для вытопки воска. Поставила опоки, включила и задала простой режим- программатор у меня будет, но сильно позже. Пока хочу вам рассказать о горелке новой- на МАПП газе.
Обычные баллоны паяют прям шикарно только серебро. С латунью справляются худо-бедно, но вот солидуса и тем более ликвидуса, я добиться не смогла, хотя и заявляют температурный режим 1200С.Мудовы рыдания это, а не пайка. Я собрала пайку на МАПП газе- это смесь газов, заявляют температуру в 1900С. И КАК ЖЕ ЭТО ОХУЕННО. Я увидела жидкую латунь!!! Если что, я листовую сплавила- в ней много шлака, в опоки ее не решилась залить, в качестве недрагоценного металла у меня нейзильбер: Cu- 55%, Zn-36%, Ni-9% у них температуры плавления +- рядом.
Итак, она состоит из, собственно, баллона:
шланга и самой горелки. Можно подключить редуктор, можно собрать без шланга напрямую- но тогда при наклоне боюсь будет травить. Резьбу украсила синей изолентой- так я понимаю мировую гармонию. Проверила места соединения мыльным раствором, ТБ НАПИСАНА КРОВЬЮ!
не пузырилось, я так нанесла)
Включаю. Убрала кошек, детей, людей со сложной психикой, оделась во все красивое- ну чтоб в морге не переодеваться...
РАБОТАЕТ!
Вернемся к печке. Как набрала заданные 270С- оставила на 2 часа.
Затем с 270С подняла температуру до 730С, удерживала на 730С час. Потом внезапно случилась ночь и мне завтра рано на работу. Выключила печь, т.е. ночь и следующий день в ней остывали и лежали опоки. Печь я ни разу не открывала.
На следующий день, включила и прогрела ее до 630, время 30 мин. Вынимала щипцами, не остужая опоку положила сверху металл, расплавила на горелке с МАПП-газом прям вот в этой ямке у опоки и придавила. Тут такой момент- первую опоку, помня китайские одноразовые варианты, я прижала не очень сильно, не хотелось обжечься. А вот вторую- прям всей ладошкой надавила, обязательно в СПЕЦ.ПЕРЧАТКАХ (были в комплекте с печкой).
Вот тут надо было лить картошкой- но с салфеткой, смоченной водой, лучше. И с баночкой от монпасье)
Итак, вот что получилось:
Слева серебро, справа нейзильбер. Серебро вышло более пористым, но там меньше вот этих шариков. Нейзильбер не такой пористый, но шариков больше. Думаю это не формомасса начудила, а я: слишком много воды в салфетке и силу нажатия тоже надо отрегулировать.
В качестве отправной точки, вполне себе инструкция. Желающим сдам все адреса и явки, почти все можно заказать на маркетплейсах.
Для ЛЛ:
инструкция. литье по выплавляемым моделям картошкой.
1. Формомасса/вода из рассчета 100г./40г.
2. 2 мин. отстоялась, 10 мин вибростол.
3. 2 часа схватывается при комнатной температуре.
4. муфельная печь с 0С до 270С, время непрерывное в печи на 270С- 2 часа
5. с 270С до 730С, время непрерывное в печи на 730С- 1 час.
6. с 730С до 630С, время непрерывное на 630С- 30 мин.
Блинчикам быть! Беру эстафетный блинчик у @MrsBarabanova и спешу показать вам мое блюдо, с вареньем и сметанкой..... мммм.... пальчики обжечь можно....
С вареньем у меня, как видите напряженка. Дефицит, однако.
Вот она тарелочка, с горкой ароматных блинчиков:
Внизу это не блин прилип (что у меня вполне запросто), а бортик у тарелочки:
В общем вот, приятного аппетиту:)
Передаю эстафету @Kerhan. Покажи нам блюдо, достойное Императора!
Собственно вот. Этот вариант носков с усиленной пяткой мне понравился тем, что для усиления не нужна дополнительная нить, вяжется основной- 1 ряд разбит на два : первый - одну снимаем, одну провязываем, второй- провязываем весь.
Я использовала вот такую пряжу, 100% овечья шерсть, экофрендли, ни одной овцы не пострадало, но многие просили повторить и поцеловать:
Покажу поближе. Пятка:
Пятка в процессе (ну вдруг не поверите, что сама):
Носок я тоже вязала усиленным:
Как вы поняли, я ничерта не умею читать схемы, но вот скрин из видео, по которому вязала ( у меня носки 42 размера).
Кстати, если неправильно подобрать шерсть и я не знаю, где еще накосорезить, то получится вот так:
Если его намочить и положить на балкон- будет буквально холодное оружие. Им можно кидаться, рыть снег, отсекать ветки у кустарников диаметром 3 мм. А вот если его запустить как бумеранг- он не вернется, поэтому эксперимент завершился досрочно.
Вязать мне понравилось. Решила заморочиться и связать трушные рукавицы викингов. Вот такие:
Они же в цвете:
Буду вязать без вот этих мохнаток. Или с ними?
На нашем Севере они были если не сказать что такие же, то весьма похожи:
Иглы буду делать сама, из металла:
Своим постом хотелось бы привлечь к вязанию мужскую часть нашего сайта. Милорды, стынут пальцы!!
Вот тут сказали "ибо нехуй"! Значит надо, эстафету приняла!
"Вот блин- подумала я,- как раз когда плита из строя вышла, нужны блины". Чтож, ведь блины есть не только на кухне, но и в тренажерном зале, где я в свое время пролила немало слез и пота. А еще я ювелир.... Чтожеделать, чтожеделать.... работать! Штош...
Коротко расскажу как делала. Мне понадобилось:
-проволока диаметром 1,2 мм
-лист 0,65 и 0,75 мм
-припой в партингах ПСр72
-2 закрутки от пуссет (можно без них, тогда еще дополнительно 2 круга сделать)
-лобзик
-молоток
-кусачки
-плашка и метчик под 1,2 мм
-флюс и отбел
-чернение
-две руки из жопы (лучше три)
Берем лист металла
и отсекаем все лишнее
Можно и с 0,8 мм металлом поиграться. А можно еще сильно упороться постараться и взять 1,2 мм прокат, но тогда уже не на три блина гантелька будет, а на два. Но! Но!!!Можно в торец поставить камни 1 мм. Да, как всегда масленица пришла неожиданно.... эх, в мире гипотетических "если" я прям чемпион.
Если б можно было поменять всего лишь одно решение в жизни, вы бы поменяли его? Есть у вас такие моменты (шо тут скрывать, в основном херовые) в жизни или все идет размеренно и по плану к успеху?
Куда-то меня понесло. Это все готовка, обожаю блинчики.

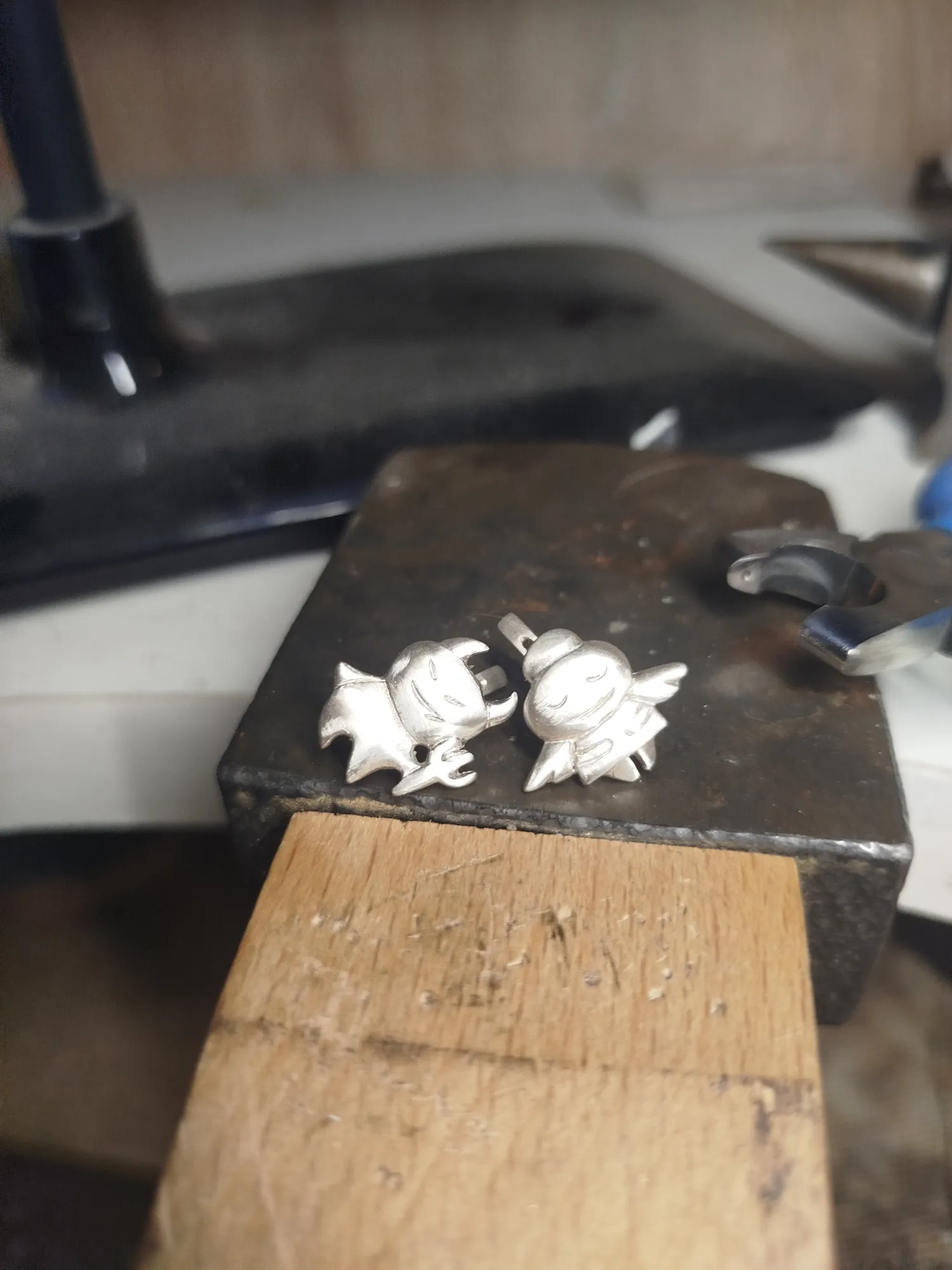

Чтож, кругляшков наделали-теперь паяем. На большой блинчик блин поменьше, на них самый маленькой, паяем пирамидкой. Важно перед пайкой в центре кругов просверлить примерно 0,7 сверлом отверстие. Потому как потом эту конструкцию сверлить сложнее.

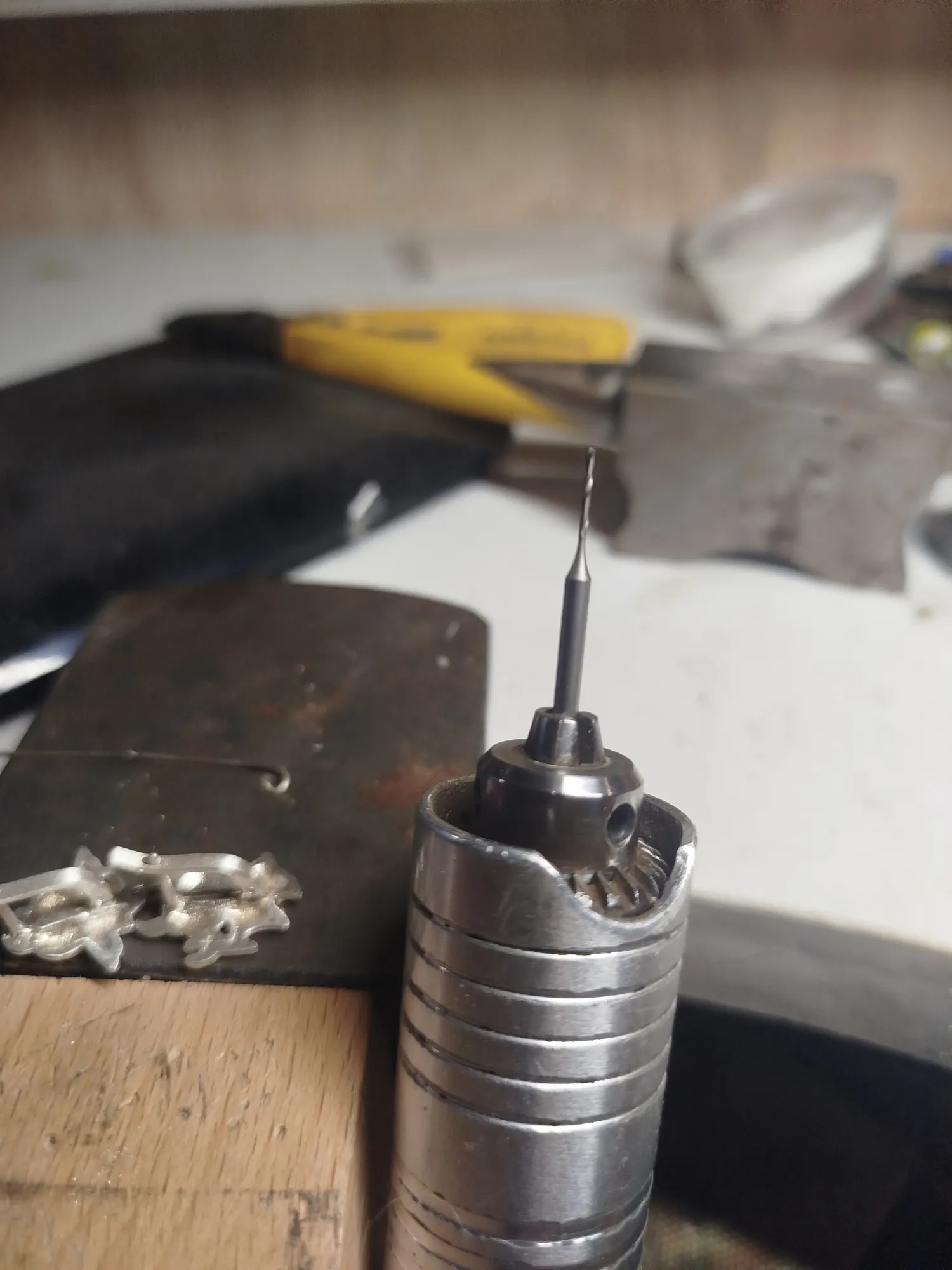

Финишный проход под резьбу и проволоку 1,2 мм делаю сверлом 1,0 мм. Плашка тоже 1,2 (запилить на конус и не жалеть смазки!)
Стандартное расстояние для серег-пуссет от каста до закрутки-5 мм, оставляю именно его.

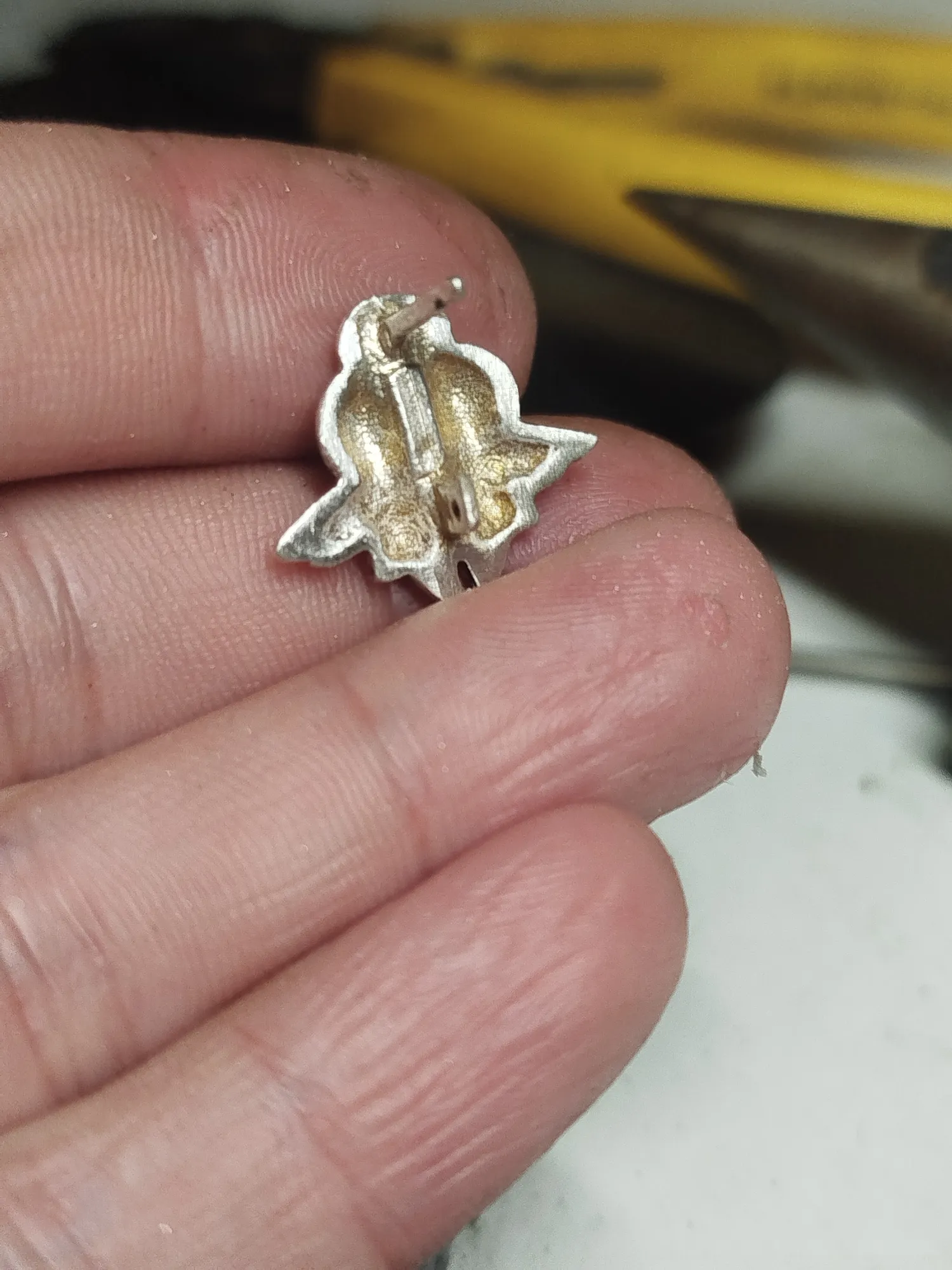

Серьга мужская, одна штука.
Финишем положила чернение. У меня его еще много:)
@Brainy я блинов прям напекла, отожгла и сверху постучала, Передаю эстафету @Pinocet

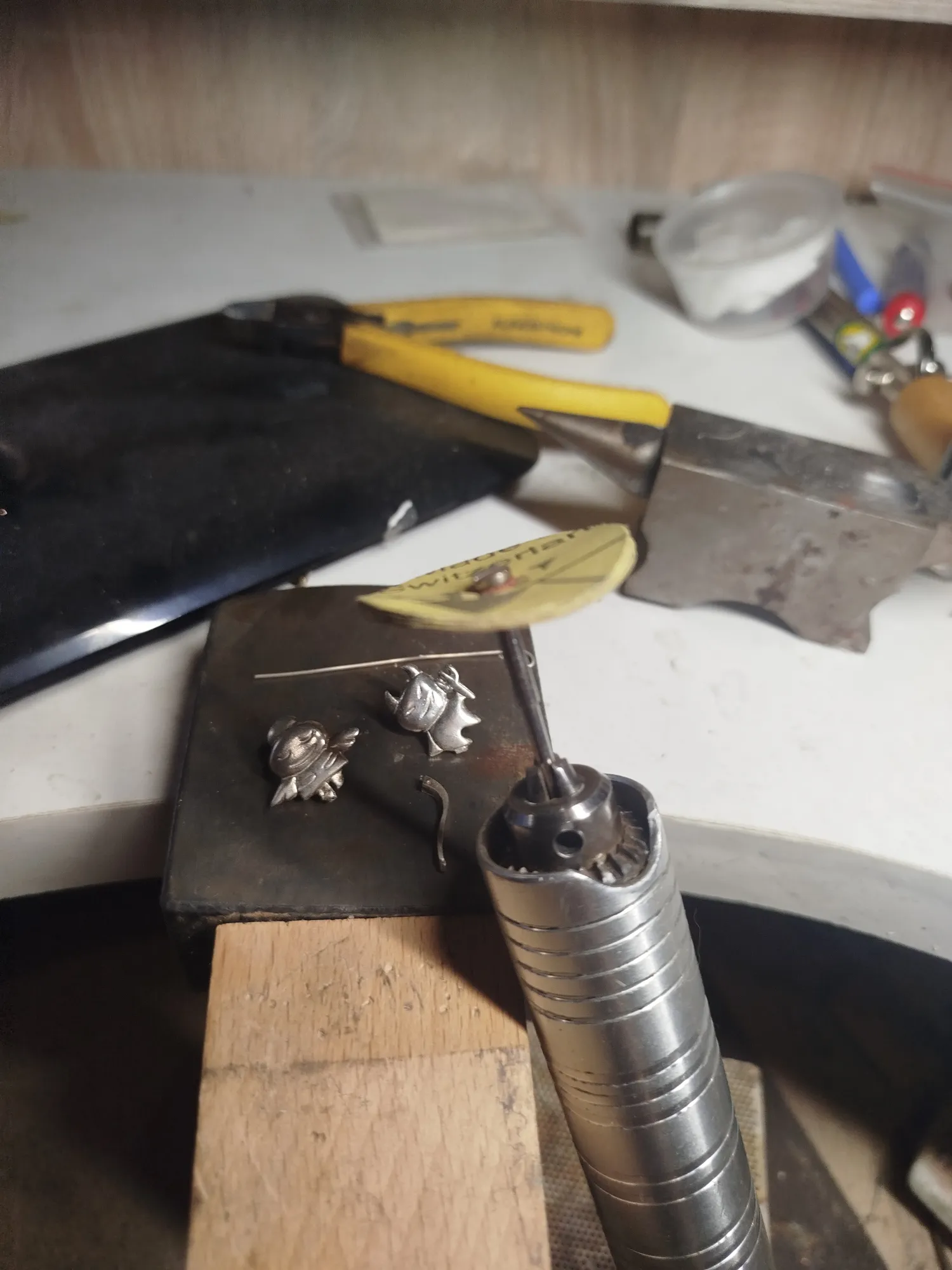

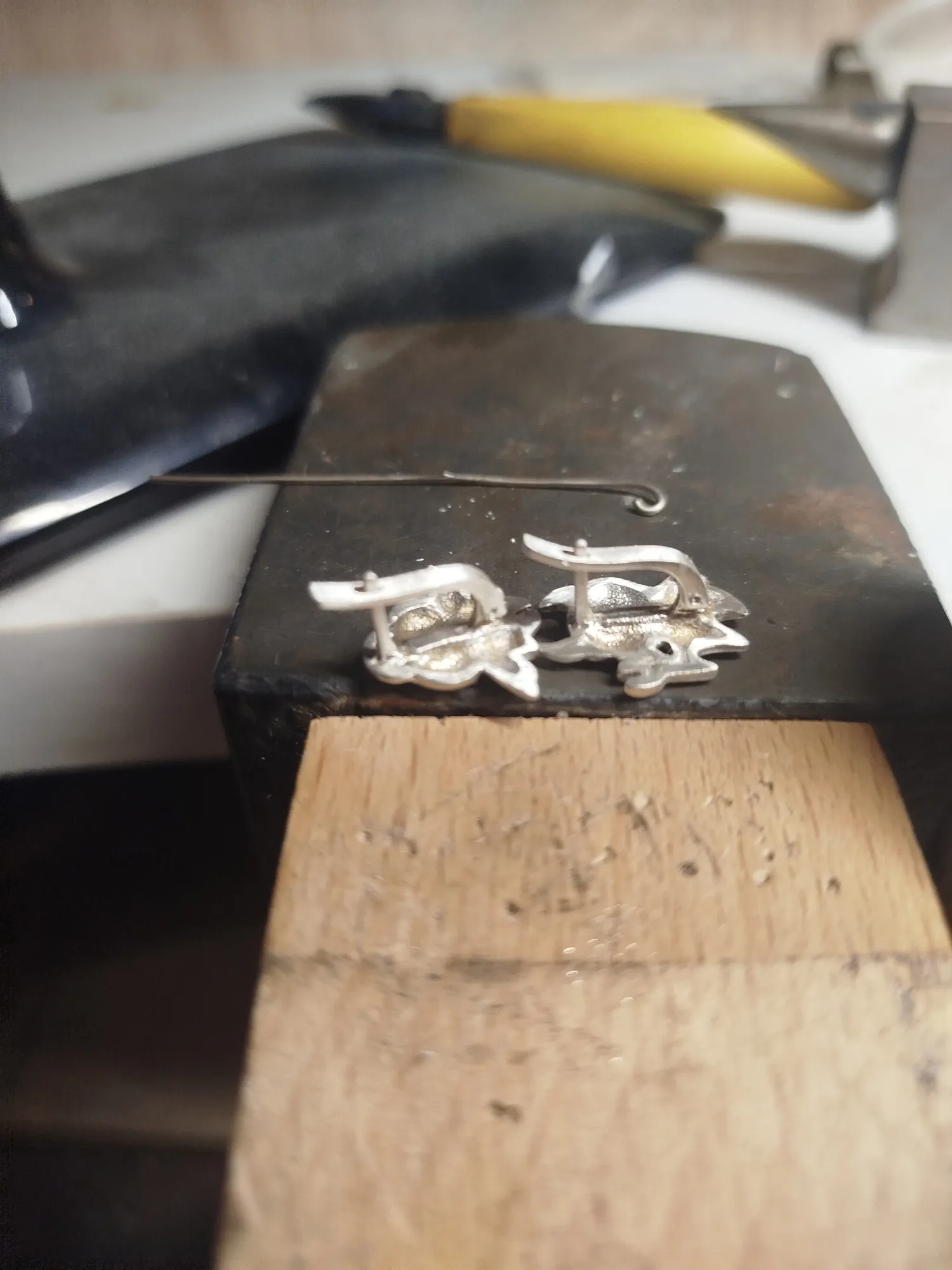

По большому счету, из ювелирки тут только обработка литьевых бусин. Я уже его делала, мне принесли в ремонт из-за того, что "хлястики" оставила маленькие и человек боялся его потерять. "Делов-то, концевики латуневые заштифтую и готово"- подумала я, в результате увлеклась и пересобрала весь браслет. Штош...

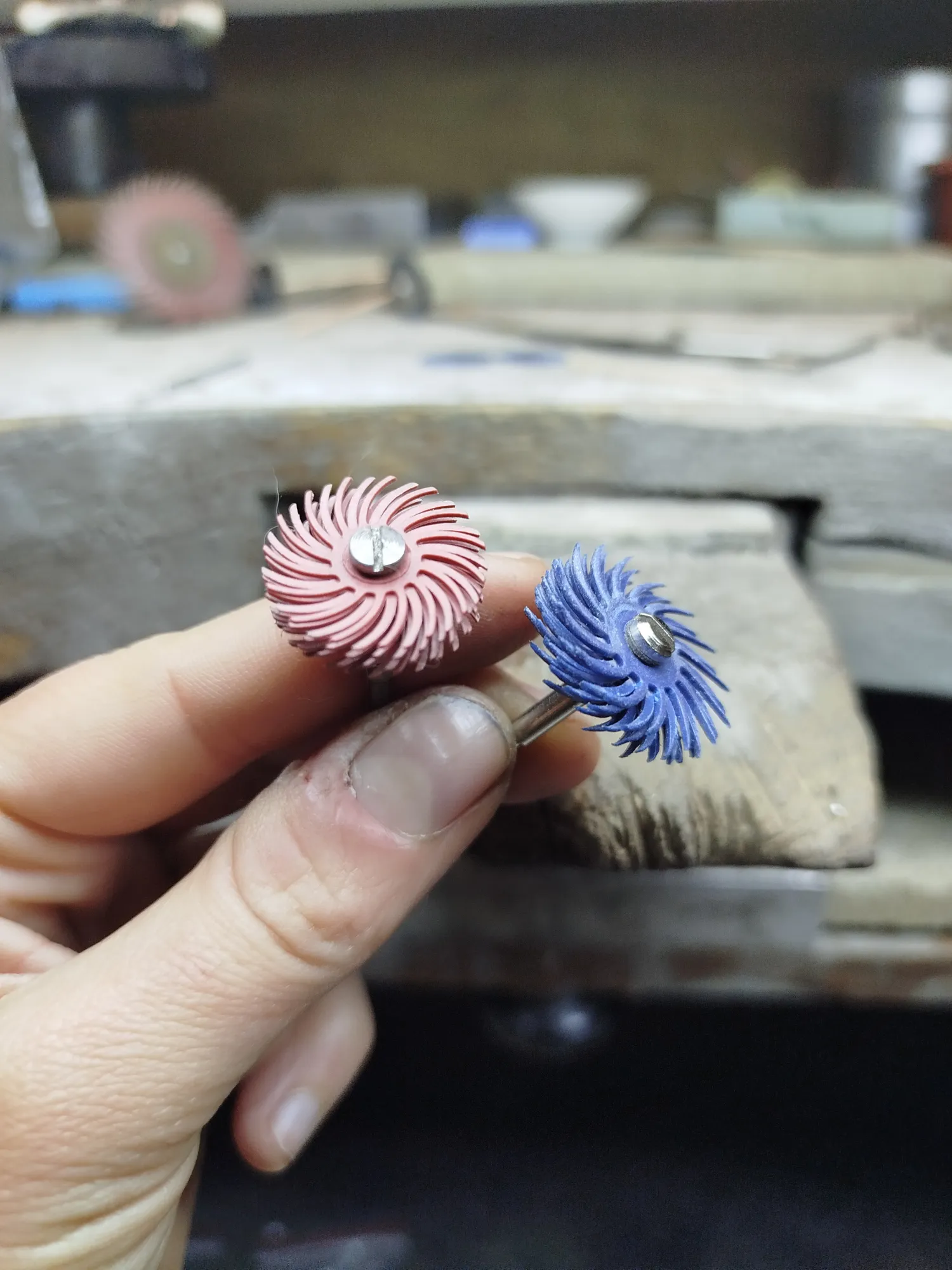

Изначально я полировала черепушки в глянец, чернение не клала- была молода и глупа, исправляюсь. Дополнительно еще раз пролезла резинкой в отверстия, еще раз прошла вертолетиком.
На полированную латунь раствор чернения (каас) не ложится, поэтому в разные технологические и не очень отверстия можно лезть без фанатизма. Но хорошо б чернение прилипло к металлу получше- прохожу по черепушкам абразивным волокном:

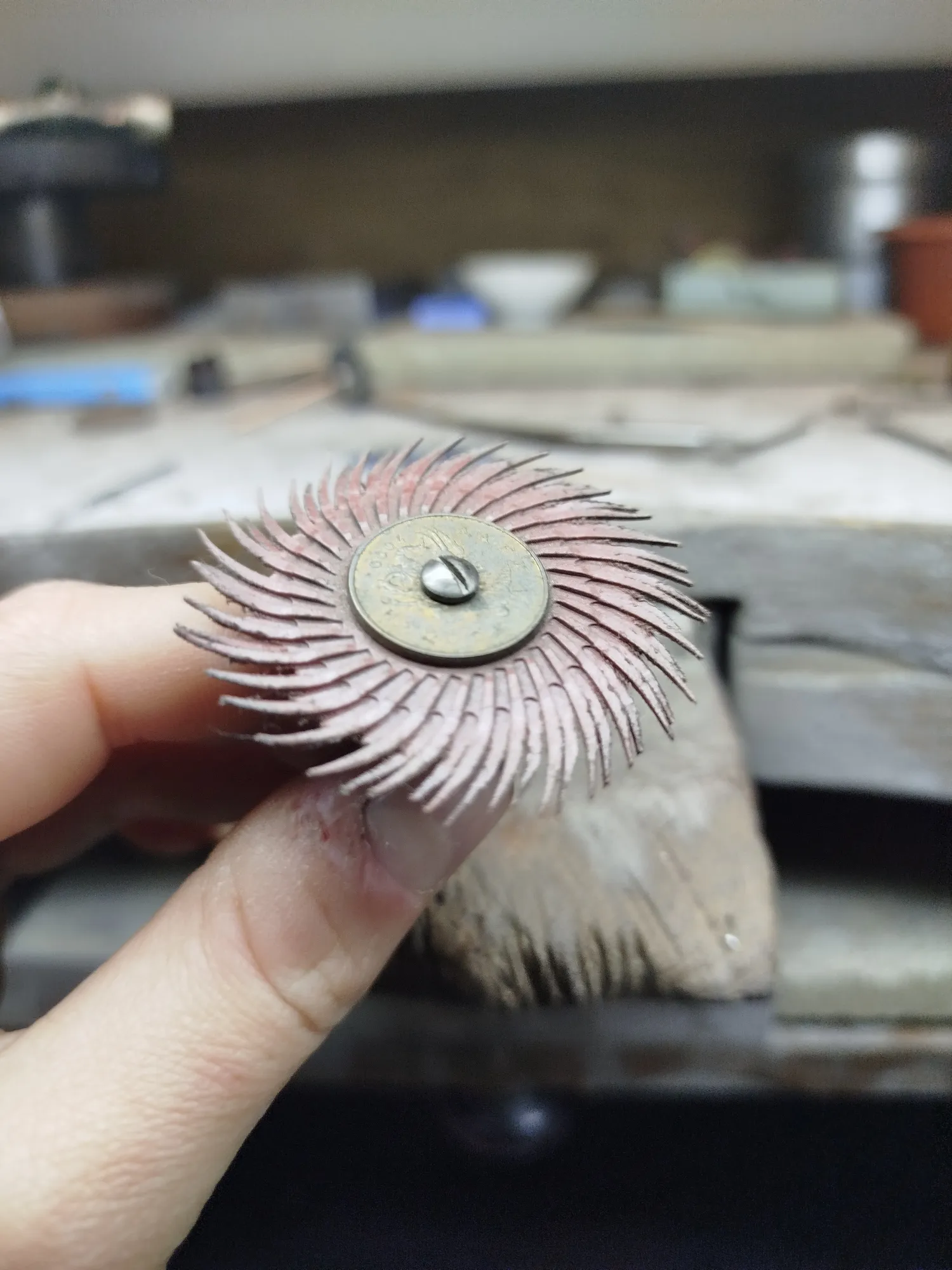

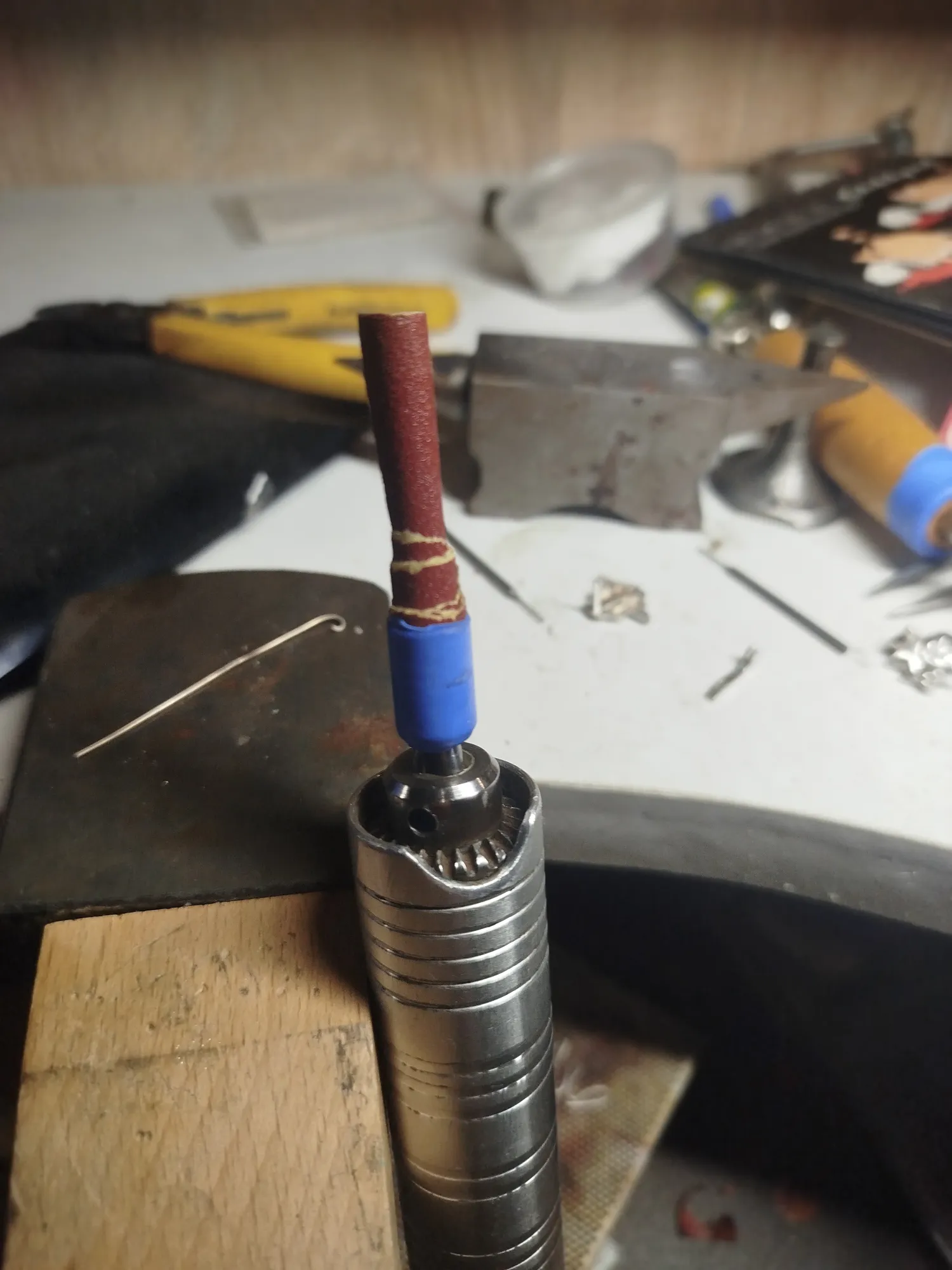

Зернистость толи 120, толи 180- такое помощнее обычной кухонной губки.
Далее без нагрева опускаю в раствор чернения, можно водой его слегка разбавить, но уже разбавленный водой его хранить нельзя, он испортится. Получилось вот:
Собственно, осталось только сплести браслет. У меня шнур из прессованной кожи, диаметр 1,8 мм, длина 3 метра (но много осталось), сами черепушки, доска (в моем случае кусок от альбома для рисования) и канцелярский зажим. Плету из расчета на 20 размер + на замок. Плетение называется "шамбала".
Черепушки (обязательно бусины, с отверстием) продеваются в шнур посередине и оплетаются по контуру еще двумя шнурами. Можно использовать любые бусины. А можно и без них, я уже показывала кожаный браслет- там плетение такое же, размер шнура только другой.
одно другому не мешает))
Не могу - по тз должен быть пингвин с синими глазами и утя)
