Ночник.

Из цветов и...

Вступление

Всем привет!

Давно мне не давала покоя мысль, поставить в туалет какой-нибудь едва горящий светильник, чтобы по ночам не выжигать себе глаза ярким светом. Даже "умную" лампочку рассматривал (почти всё остальное освещение в доме у меня уже "умное"), но концептуально это всё же было не то. Даже на одном проценте яркости такие лампочки светят в разы сильнее, чем было нужно мне.

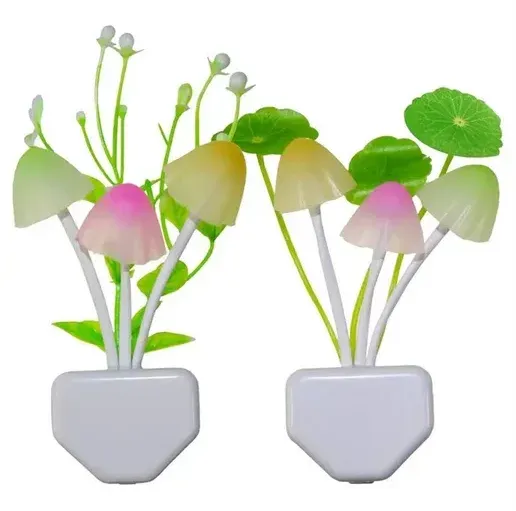

Оставался вариант с покупными светильниками. Ну, знаете, с вот такими:

Стоят копейки, светят едва-едва, имеют датчик освещённости и вообще идеальны во всём кроме...
У меня нет подходящей для них розетки. Так исторически сложилось, что в туалете у нас ровно одна розетка, занятая стиральной машинкой, но даже она глубоко спрятана и не подходит.

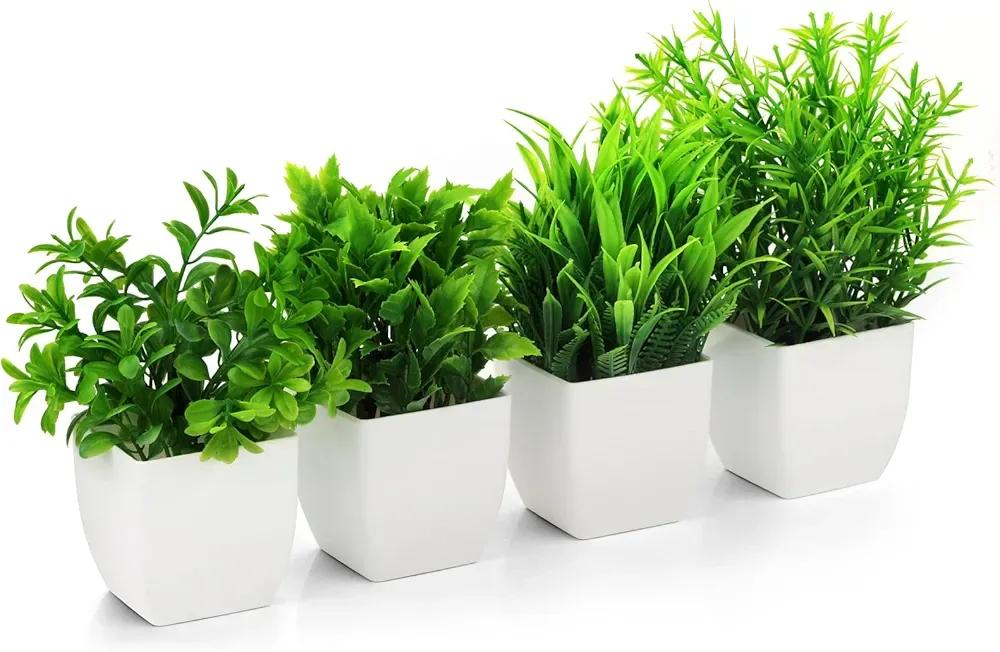

А тут на днях @malenkiy прикупила для декора несколько горшочков с искусственной зеленью. Вот таких:

И, пока я смотрел на них, у меня в голове сложился паззл: а почему бы мне самому не сделать светильник на аккумуляторе. Сказано-сделано.

Материалы

Нам понадобятся

• Аккумулятор. У меня есть разные, но я остановился именно на таком 10440. Размерами он повторяет стандартную мизинчиковую батарейку, но выдаёт положенные литий-ионному аккумулятору 3.7 вольта.

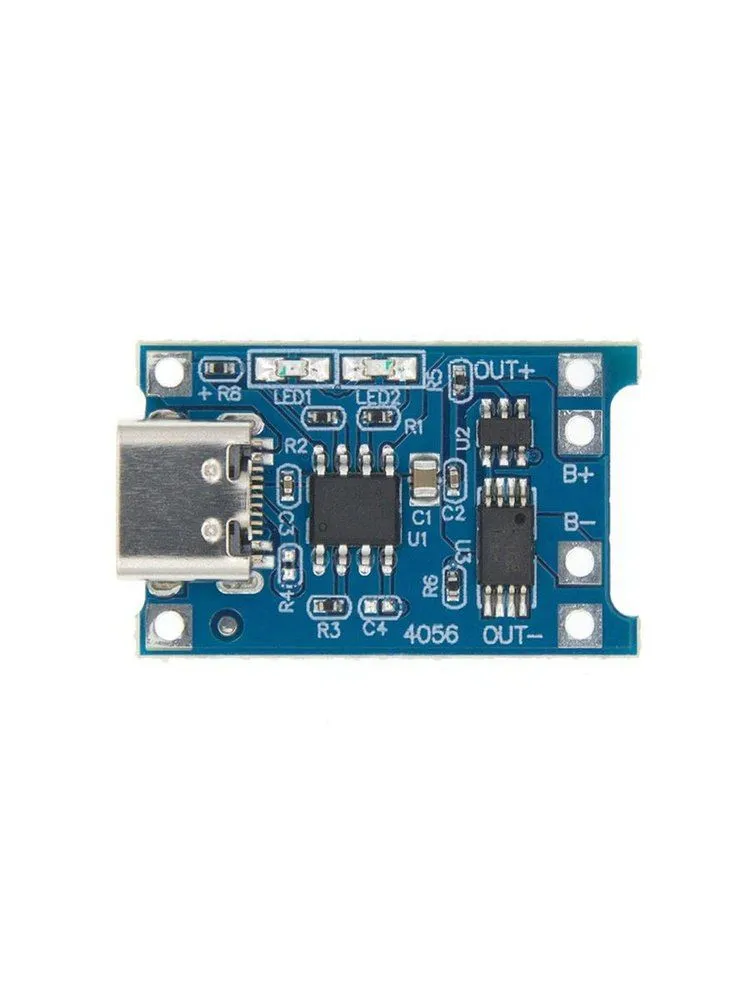

• Управляющая плата, она же плата зарядки для литиевых аккумуляторов.

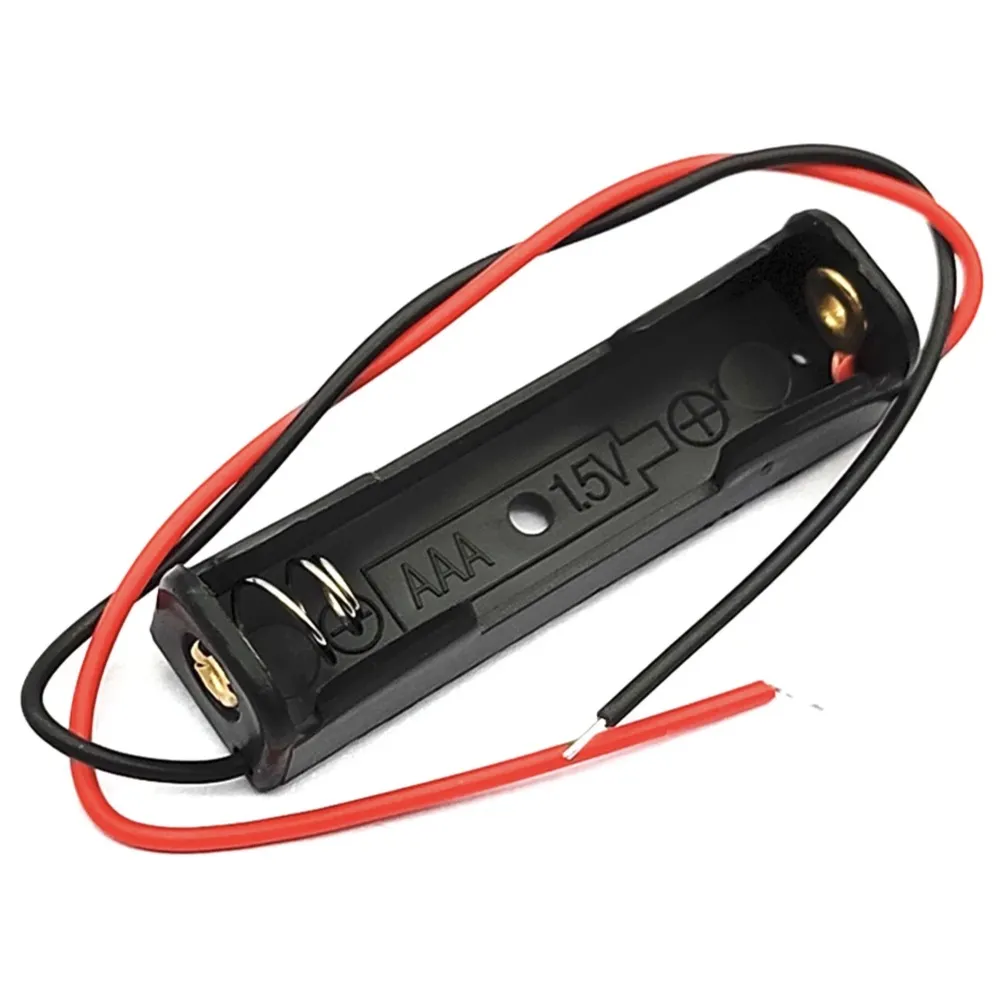

• Опционально колодка (или держатель)

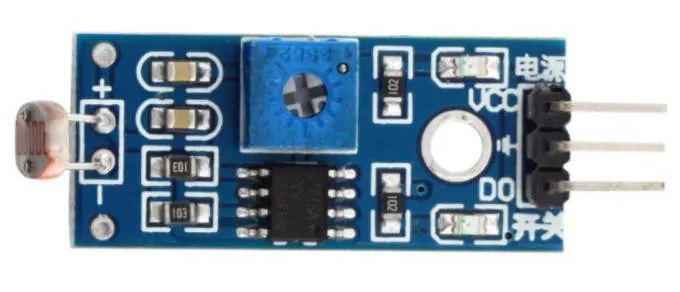

• Модуль датчика освещённости под ардуино. У меня оказался цифровой, но бывают аналоговые. Разница в том, что цифровой модуль на управляющий контакт подаёт только два значения: условный вкл или условный выкл. Аналоговый подаёт на управляющий контакт всё многообразие своего сопротивления в зависимости от освещения. Иными словами аналоговый датчик может не только включить или выключить, но и сделать ярче/тусклее. А ещё бывают комбинированные, у них четыре контакта: питание, земля, аналоговый сигнал и цифровой сигнал.

• Транзистор. Я взял BC547. Он был у меня в наличии и его достаточно для моих нужд.

• Светодиоды. Я взял два белых.

• Резистор на 1 кОм - 1 шт. Мощности достаточно стандартных 0.25 Вт

• Резистор на 100 Ом - 2 шт. Четверти ватта так же будет достаточно.

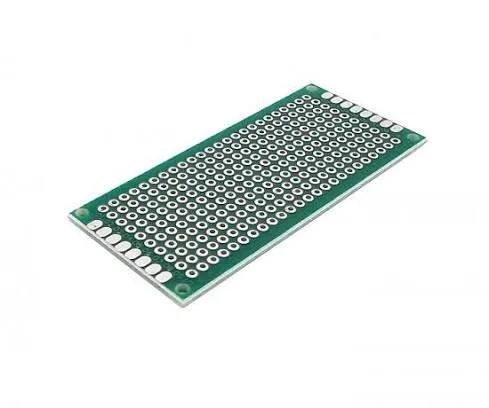

• Макетная плата. Тоже опционально, т.к. при желании можно и навесным монтажом обойтись. А можно наоборот, заморочиться и развести плату, распечатать на глянце и ЛУТом перенести на фольгированный текстолит, а затем смешать соль, перекись водорода и.... Хотя зачем оно вам? Проехали.

Как оно работает

Теперь немного логики. Ну, или краткое объяснение того, как это всё должно работать, поэтапно:

1. Электричество от аккумулятора проходит через светодиоды, и они начинают светить.
2. Чтобы удобно заряжать аккумулятор и случайно его не высадить в ноль (после чего он с высокой долей вероятности умрёт) добавляем управляющую плату и колодку. У меня этот узел уже имелся от древнего эксперимента с объёмным звуком в играх. Отныне вся нагрузка идёт через жту управляющую плату.
3. Чтобы светодиоды не сгорели от слишком большого тока, ставим между ними и платой по одному 100-омному резистору на каждый диод. Этим мы ограничиваем ток, проходящий через диоды. Закон Ома - это вам не пузырьки пердеть. Наука!
4. Так как модуль датчика освещённости у нас под ардуино, а на такой проект целую ардуинку тратить - это слишком нерационально, включаем мозг и вспоминаем про транзистор. Что это такое, и как оно работает, тут описывать не буду, скажу коротко: если на базу транзистора подать достаточное напряжение, то его эмиттер и коллектор будут как бы соединены напрямую, а, если напряжение убрать, то они разомкнутся. Режим ключа на транзисторе во всей красе. Держа в голове всё вышесказанное, соединяем коллектор транзистора с минусом аккумулятора (через управляющую плату, разумеется), а к эмиттеру цепляем минусы наших светодиодов.
5. Пришло время для модуля фоторезистора. Его контакты: плюс и минус цепляем к аккумулятору опять же через управляйку. Плюс к плюсу, минус к минусу. А сигнальный контакт через килоомный резистор цепляем к базе транзистора.
6. Крутилкой на корпусе модуля регулируем чувствительность фоторезистора или разницу между светом и темнотой, при которой модуль будет открывать ключ.

Схема сборки.

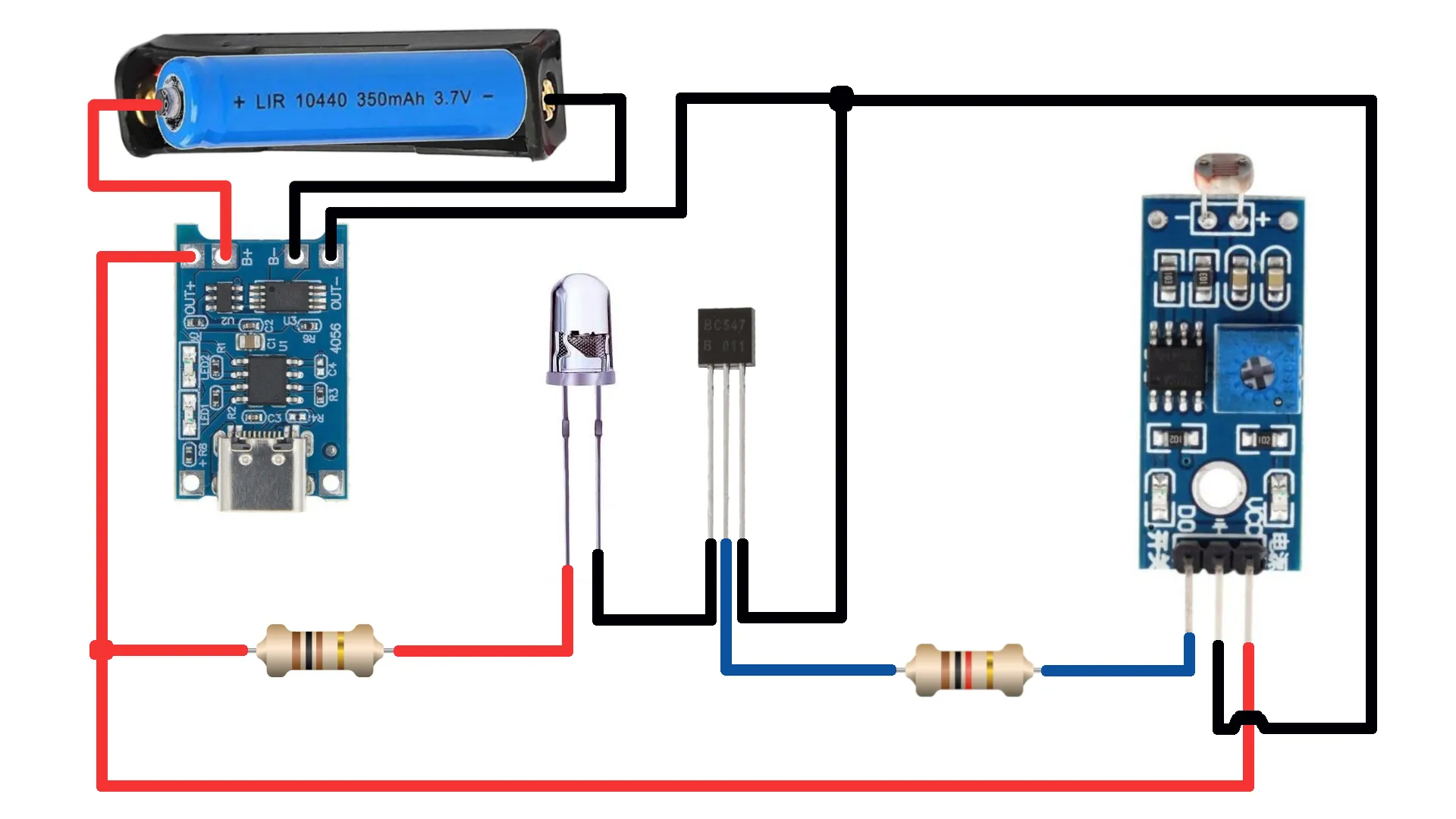

Если всё, что я писал выше, для вас не сильно понятнее языка хадза, то вот вам схема.

Сперва я собрал работающий прототип на макетной плате для ардуино. После успешных тестов перенёс на текстолит и зафиксировал паяльником.

А, пока я хернёй занимался, @malenkiy проводила время с пользой и красила цветы. Да-да те самые, в которые я спрячу своё непотребство.

Результат

Упаковываем всё в горшочек и ставим на полку. Пока просто закинул всё внутрь, после испытаний красиво оформлю type-c вход для зарядки.
